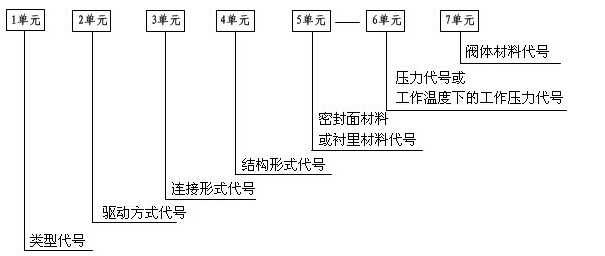

| 傳動 方式 |
電磁動 | 電磁-液動 | 電-液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 | 手柄 手輪 |
| 代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代号 |
安全閥、減壓閥、疏水閥、手輪直接連接閥杆操作結構形式的閥門，本代号省略，不表示；
對於氣動或液動機構操作的閥門 ：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
| 連接方式 | 内螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代号 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
閥門結構形式用阿拉伯數字表示，按下表規定 。
止回閥結構形式代号
| 結構形式 | 代号 | 結構形式 | 代号 | ||
| 升降式閥瓣 | 直通流道 | 1 | 旋啓式閥瓣 | 單瓣結構 | 4 |
| 立式結構 | 2 | 多瓣結構 | 5 | ||
| 角式流道 | 3 | 雙瓣結構 | 6 | ||
| — | — | — | 蝶形止回式 | 7 | |
| 材料 | 錫基軸 承合金 巴氏合金 |
搪 | 滲氮鋼 | 18-8系 不鏽鋼 |
氟塑料 | 玻璃 | Cr13 不鏽鋼 |
襯膠 | 蒙乃爾 合金 |
尼龍 塑料 |
滲硼鋼 | 襯鉛 | Mo2Ti 不鏽鋼 |
塑料 | 銅合金 | 橡膠 | 硬質 合金 |
閥體 直接 加工 |
| 代号 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
當密封副的密封面材料不同時，以硬度低的材料代号表示。
PN1.0-32Mpa，10=1.0MPA表示壓力爲十公斤，150LB-1500LB表示美标磅級壓力，5-63K表示日級壓力；
國标 、美标、日标閥門公稱壓力 、磅（Lb）、兆帕（Mpa）、巴、日标（K）級換算表。
表一：
|
壓力等級磅（Lb） 和兆帕（Mpa）換算表 |
||||||||||
|
磅級Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
3500 |
4500 |
|
兆帕Mpa |
2.0MPa |
4.0MPa |
6.8MPa |
11.0MPa |
13.0MPa |
15.0MPa |
26.0MPa |
42.0MPa |
56.0MPa |
|
表二：
|
壓力等級兆帕（Mpa）和巴換算表 |
|||||
|
0.05(0.5) |
0.1(1.0) |
0.25(2.5) |
0.4(4.0) |
0.6(6.0) |
0.8(8.0) |
|
1.0(10.0) |
1.6(16.0) |
2.0(20.0) |
2.5(25.0) |
4.0(40.0) |
5.0(50.0) |
|
6.3(63.3) |
10.0(100.0) |
15.0(150.0) |
16.0(160.0) |
20.0(200.0) |
25.0(250.0) |
|
28.0(280.0) |
32.0(320.0) |
42.0(420.0) |
50.0(500.0) |
63.0(630.0) |
80.0(800.0) |
|
100.0(1000.0) |
125.0(1250.0) |
160.0(1600.0) |
200.0(2000.0) |
250.0(2500.0) |
335.0(3350.0) |
表三：
|
磅級（Lb）與日标（K）級和公稱壓力換算表 |
|||||||
|
磅級（Lb） |
150 |
300 |
400 |
600 |
900 |
1500 |
2500 |
|
K級 |
10 |
20 |
30 |
40 |
63 |
100 |
/ |
|
公稱壓力（MPa） |
2.0 |
5.0 |
6.8 |
10.0 |
15.0 |
25.0 |
42.0 |
灰鑄鐵底壓閥和鋼制中壓省略此項
舉例：Z543H-16C 傘齒輪傳動法蘭連接平闆閘閥，公稱壓力1.6MPa，閥體材料爲碳鋼?
|
閥體材料 |
钛及钛合金 |
碳鋼 |
Cr13系不鏽鋼 |
鉻钼鋼 |
可鍛鑄鐵 |
鋁合金 |
|
代号 |
A |
C |
H |
I |
K |
L |
|
閥體材料 |
球墨鑄鐵 |
Mo2T系不鏽鋼 |
塑料 |
銅及銅合金 |
18-8系不鏽鋼 |
灰鑄鐵 |
|
代号 |
Q |
R |
S |
T |
P |
Z |
1、 閥門閥體材料代号表
閥體材料代号（表）|
序号 |
代号 |
閥體材料 |
|
1 |
Z |
灰鑄鐵 |
|
2 |
T |
銅及銅合金 |
|
3 |
C |
碳鋼 |
|
4 |
K |
可鍛鑄鐵 |
|
5 |
Q |
球墨鑄鐵 |
|
6 |
I |
鉻钼鋼 ：1Cr5MO ZG1Cr5 MO |
|
7 |
P |
18-8系不鏽鋼：Cr18Ni9Ti ZG1Cr18Ni9Ti |
|
8 |
R |
1Mo2T系不鏽鋼：Cr18Ni12 MO2Ti、ZG1C12 MO2Ti |
|
9 |
V |
鉻钼釩鋼：12Cr1 MO1V ZG12Cr1 MO1V |
|
10 |
S |
塑料 |
|
11 |
L |
鋁合金 |
|
12 |
H |
Cr13系不鏽鋼 |
|
13 |
A |
钛及钛合金 |
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代号
2 、 閥門密封面或襯裏材料代号
密封面或襯裏材質代号（表）|
序号 |
密封面或襯裏材料 |
代号 |
|
1 |
銅合金 |
T |
|
2 |
橡膠 |
X |
|
3 |
尼龍塑料 |
N |
|
4 |
氟塑料 |
F |
|
5 |
錫基軸承合金（巴氏合金） |
B |
|
6 |
合金鋼 |
H |
|
7 |
滲氮鋼 |
D |
|
8 |
硬質合金 |
Y |
|
9 |
襯膠 |
J |
|
10 |
襯鉛 |
Q |
|
11 |
搪瓷 |
C |
|
12 |
滲硼鋼 |
P |
