電動蝶閥工作原理：
電動蝶閥屬於電動閥門和電動調節閥門，是工業上常見的流體控制及粗調節系類産品，電動蝶閥是由電動執行器工作帶動中線閥杆連接閥瓣旋轉做90度運動的一種閥門。一般分爲調節型和開關型兩種。電動蝶閥操作簡單、流阻力小，蝶闆厚度是介質流經閥體時唯一的阻力，同時該閥門具有良好的流體控制特性。電動蝶閥非常适合大口徑場合，它不僅重量輕、結構短、啓閉迅速、安裝方便，尤其軟密封結構價格更是經濟實惠，如今電動蝶閥是水工業上不可以缺少的産品。採用上等材料壽命可達5000萬次。

電動蝶閥型号：電動蝶閥結構形式代号
：“0”非密封型三偏心、“1”中線型、“2”單偏心、“3”雙偏心、“4”連杆機構
、“5”三偏心、“6”中線型、“7”單偏心、“8”雙偏心、“9”連杆結構（1~5爲密封型，6~9爲非密封型）。
電動蝶閥密封面或襯裏材料：“B”巴氏合金、“C”搪瓷、“D”滲氮鋼、“F”氟塑料、“G”陶瓷、“H”Cr13系不鏽鋼、“J”襯膠、“N”尼龍塑料、“P”滲硼鋼、“Q”襯鉛、“R”Mo2Ti系不鏽鋼、“X”橡膠、“Y”硬質合金鋼、“W”代表由閥體材質直接加工。
電動蝶閥公稱壓力代号：用公稱壓力數值的10倍表示；用於電站工業的閥門，當介質溫度＞425℃時，标注的是工作壓力。
電動蝶閥的閥體材料代号：“C”鑄鋼、“P”18-8系不鏽鋼、“Q”球墨鑄鐵、“R”Mo2Ti系不鏽鋼、“S”塑料、“L”鋁合金。
電動蝶閥常見規格： D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W

電動蝶閥的安裝和操作方法注：

1、開箱後閥門要及時安裝，請勿随意松動閥門上的任何緊固螺釘或螺母;
2、電動蝶閥可以安裝在任意角度的管道上，爲瞭維護方便建議不要倒置安裝。
3、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶闆
，或頂住蝶闆造成閥杆處洩漏。

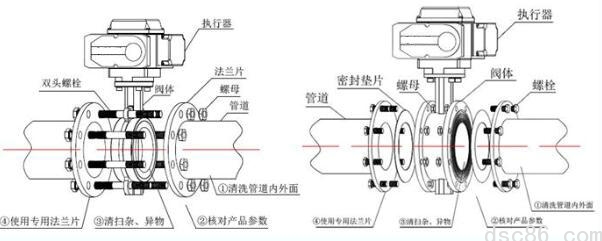

二、電動蝶閥安裝步驟

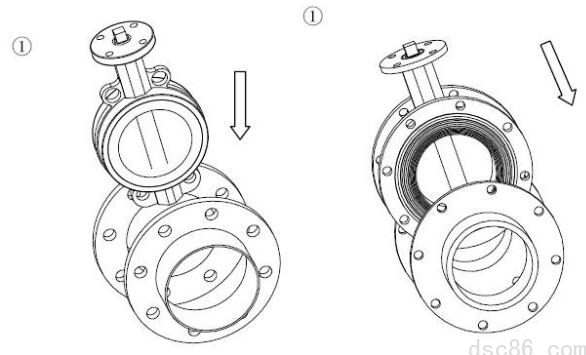

1、将閥門放置於預安裝的兩片法蘭之間(法蘭蝶閥需預兩端墊片位置);

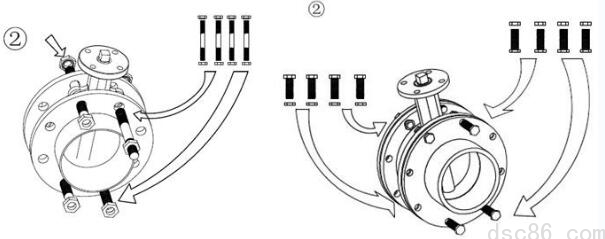

2、按圖示将兩端螺栓螺母分别輕輕插入兩端對應的法蘭孔(法蘭式蝶閥需調整墊片位置)，将螺母稍加擰緊以校正法蘭面的平面度;

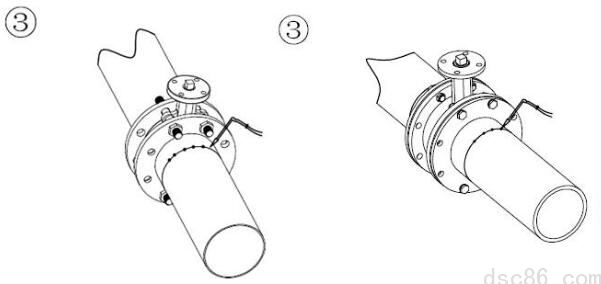

3、将法蘭利用點焊固定於管道上;

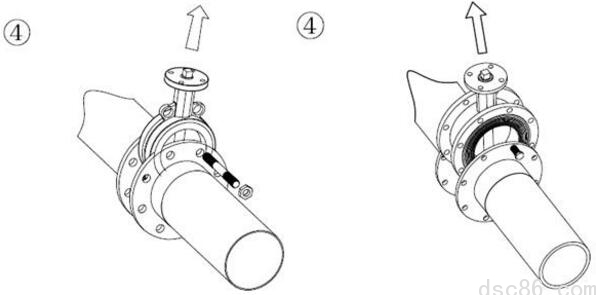

4、将閥門移出;

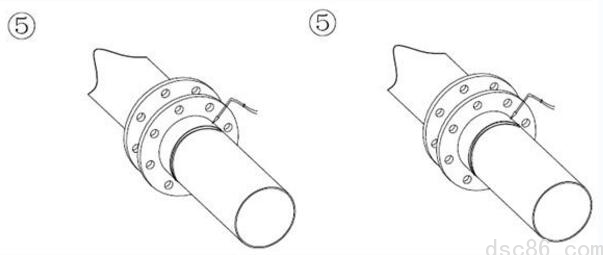

5、将法蘭完全焊接固定在管道上;

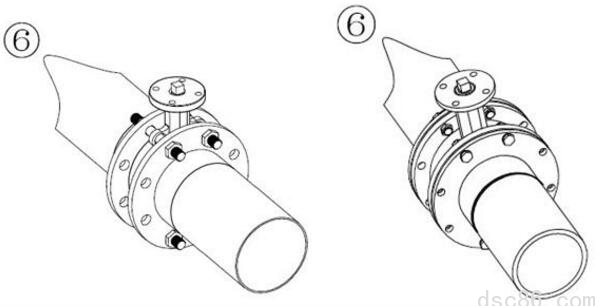

6、待焊口冷卻後再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，並保證閥闆有一定的開度(法蘭蝶閥需加密封墊);校正閥門位置並将所有螺栓擰緊，(注意不要擰得過緊);将閥門打開，保證閥闆能自由開閉，然後使閥闆輕微開啓;

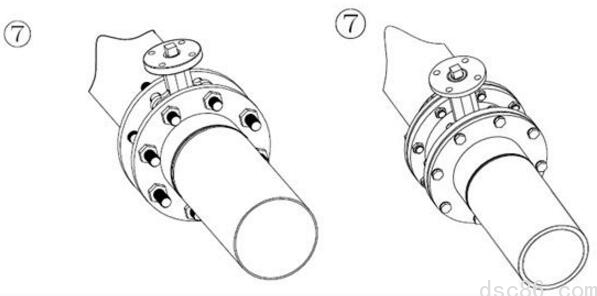

7、交叉均衡将所有螺母擰緊;

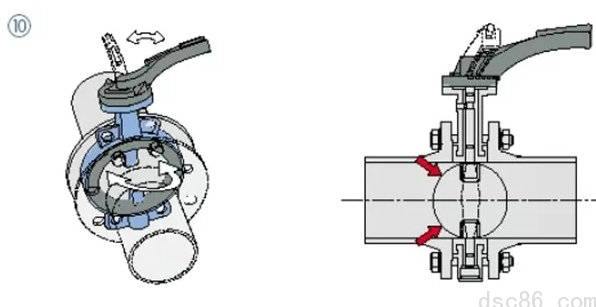

8、再次確認閥門能自由開閉，注意：確認閥闆沒有碰到管道。

注：安裝首先在安裝前要必須平放，電動蝶閥在出廠時已将控制機構的啓閉行程調好，爲防止電源接通時方向搞錯，用戶在接通電源前，要先手動啓開到一半(50%)位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啓方向即可。切記不可随意的磕碰，在安裝的時候将它拉制成安裝的長度之後，在現場管道的設計當中，沒有經過特殊的允許是不可以随意拆卸電動蝶閥，這是我們要在安裝前知道的。
