電磁閥是流體控制系統比較常見的一種閥門，屬於自動化基礎元件，今天我們合理的歸納總結起來，讓大家真正的能夠正確的去理解電磁閥工作原理一文。

前言：在瞭解電磁閥工作原理之前，您必須先瞭解電磁閥的種類，不同種類的電磁閥，它的工作原理大不相同，從而演變出上百上千種電磁閥，電磁閥可以分以下幾大類型。

1、直動式電磁閥
2、分步直動式電磁閥
3、先導式電磁閥
4、活塞式電磁閥
5、膜片式電磁閥
6、脈沖式電磁閥

根據以上的類型演變出以下近百種細分電磁閥

我們目前列出以上35種分常用電磁閥，後續還會陸續加入更多分類！

附帶功能

1、手動複位 2、信号反饋 3、防爆标志

手動複位

電磁閥外加手動複位主要是考慮其工況上遇到突發狀況，在失去電源的同時還可以用手動來操作，防止意外發生。

信号反饋

在沒有其它工具可以準確判斷這個電磁閥是否開啓或者關閉的時候，這個時候安裝信号反饋功能即可将開啓或者關閉信号傳送到中控系統中。

防爆标志

在一些易燃易爆的場合使用中需要給電磁線圈加裝防爆裝置，可分隔爆型、本安型等。

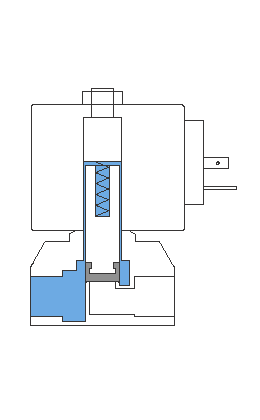

*一章 直動式電磁閥工作原理（圖）

直動式電磁閥，通電時，電磁線圈産生電磁力把關閉件從閥座上提起，閥門打開；斷電時
，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電後
，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啓動壓差時，通電後，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動
，使閥門關閉。

1）常閉型，通電時電磁線圈産生足夠的電磁力把運動部件（由磁芯、閥杆、上下部的膜片/密封件構成）從閥座上提起，閥門開啓；斷電時彈簧力把運動部件壓在閥座上，閥門關閉。
2）常開型，動作方向與常閉型相反。

*二章 分步直動式電磁閥工作原理（圖）

它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電後，電磁力直接把先導小閥和主閥關閉件依次向上提起
，閥門打開。當入口與出口達到啓動壓差時，通電後，電磁力先打開先導小閥，主閥下壓力上升，上腔壓力下降，從而利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。特點：在零壓或真空、高壓時亦能可靠動作，但功率較大，要求必須水平安裝。分步直動式電磁閥作爲工業過程自動化控制系統的執行元件，通電後能自動開啓或關閉閥門，實現對管道中流體介質的通斷控制
，它廣泛應用於冶金、石化、制藥、食品、醫療、給排水、採暖空調、科研、節能産業等各個領域
。其流通的介質有空氣、燃氣、水、油、防腐劑等流體，通常流體壓力在0~0.6MPa範圍内。該電磁閥主要由電磁線圈、閥體、閥蓋、主閥芯、動鐵芯、彈簧和卸壓孔等部分組成。

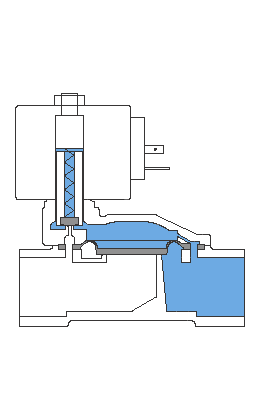

*三章 先導式電磁閥工作原理（圖）

先導式電磁閥通電時，電磁力把先導孔打開，上腔室壓力迅速下降
，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速進入上腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。特點：流體壓力範圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。先導式電磁閥是電磁閥中常用及常見的産品，一般是用於管道開關控制，有壓力較的管道中，這類電磁閥門功耗小，發熱小，線圈不易燒毀，可以長時間通電
，而且節能，被各行業廣泛使用，對於先導式電磁閥它可以實現更高更精確的控制效果，能夠控制閥口的開關速度，對於需快速通斷也有很好的效果，先導式電磁閥打開時需有先導壓力，否則是無法完全打開的，在先導式電磁閥使用壓力範圍内
，介質壓力越大，就密封得越嚴。

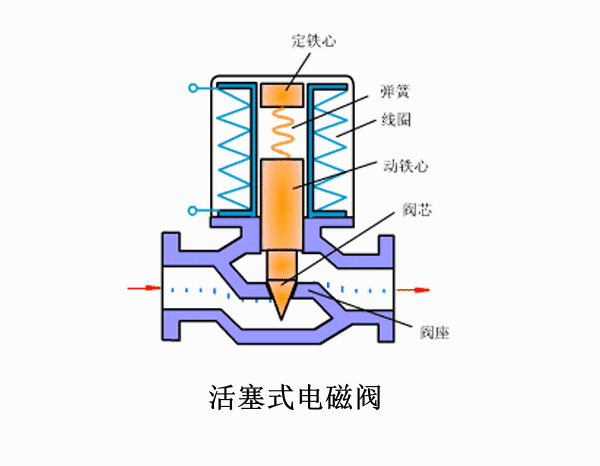

*四章 活塞式電磁閥工作原理（圖）

活塞式電磁閥的線圈通電後由於吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯内壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由於電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。斷電時，電磁吸力爲零，副閥閥塞和支鐵芯由於彈簧的作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少瞭作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差将主閥閥杯推起，主閥打開，介質流通。

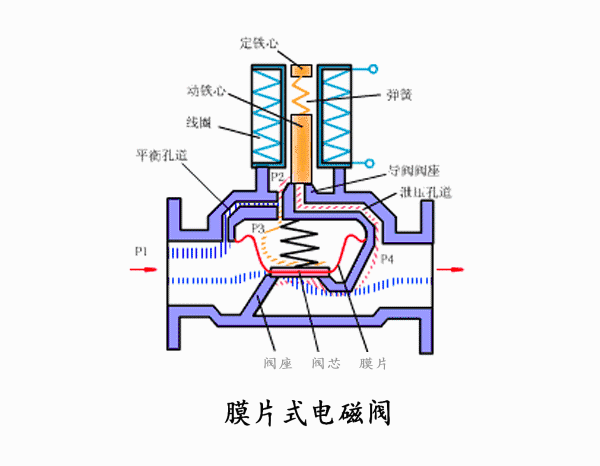

*五章 膜片式電磁閥工作原理（圖）

當電磁閥電磁線圈通電時，線圈激磁回路形成磁場並産生磁力，活動鐵芯受電磁力的吸引克服瞭自重與彈簧的阻力而上升。當工作壓力小於0.05Mpa時，活動鐵芯上移打開導閥直接拉動主閥口膜片，形成通路；當工作壓力大於0.05Mpa時，通過首先打開導閥，使膜片上下腔産生壓力差，膜片在差動力的作用下克服自重和閥芯彈簧而開啓随即主閥口全開，斷開電源時，導閥口在彈簧力的作用下關閉，閥芯膜片受向下的壓力而關閉主閥口，閥口斷流，電磁閥處於關閉狀态（常開閥與此相反）。

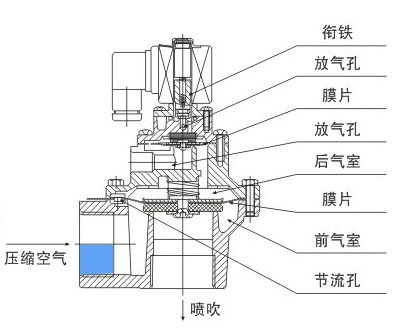

*六章 脈沖電磁閥工作原理（圖）

脈沖電磁閥的工作原理是利用電器的脈沖轉化爲機械的脈動使得脈動氣體的強大能量變成動量在短時間内釋放産生巨大沖力,用plc控制其脈沖的間隔應根據額定氣體壓力恢複時間來確定，一般安裝在主油路或減振器背壓油路中，在變速器自動升檔及降檔的瞬間或在鎖止離合器鎖止及解除鎖止動作開始時使油壓下降，以減少換檔和鎖止解鎖沖擊，使車輛運行更加平衡。脈沖電磁閥其作用是控制油路中油壓的大小。
