自力式壓力調節閥安裝要求(自力式壓力調節閥安裝示意圖)

2022-01-10 16:32:29

自力式壓力調節閥的幾種安裝方式

  一、自力式壓力調節閥的概述:
  自力式壓力調節閥無需外加能源,利用被調介質自身能量爲動力源 ,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥後)壓力穩定。自力式壓力調節閥具有動作靈敏,密封性好,壓力設定點波動小等優點。自力式壓力調節閥系列産品有單座、套筒、雙座三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥後壓力調節(B型)和洩壓用閥前壓力調節(K型)。自力式壓力調節閥産品公稱壓力等級有PN16、40、64;閥體口徑範圍DN20~300;洩漏量等級有II級、Ⅳ級和VI級三檔;流量特性爲快開;壓力分段調節從15~2500kPa。自力式壓力調節閥适用於蒸汽、液體、氣體、天然氣、氮氣、氯氣、空氣、氧氣(需禁油脫脂處理)等氣體管道上減壓穩壓。自力式壓力調節閥特殊規格可按客戶工況要求設計制造。
  二、自力式壓力調節閥的幾種現場安裝方式:

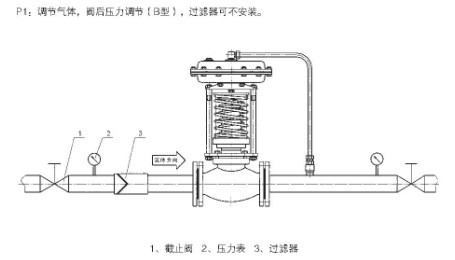

  1、自力式壓力調節閥安裝於氣體管道(減壓型):

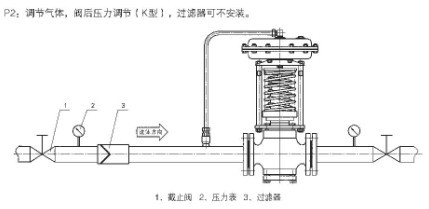

  2:自力式壓力調節閥安裝於氣體管道(洩壓型):

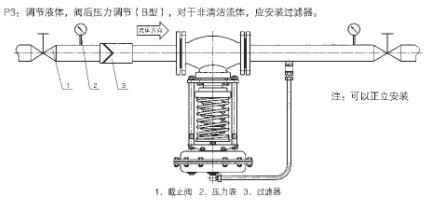

  3、自力式壓力調節閥安裝於液體管道(減壓型):

  4、自力式壓力調節閥安裝於液體管道(洩壓型):

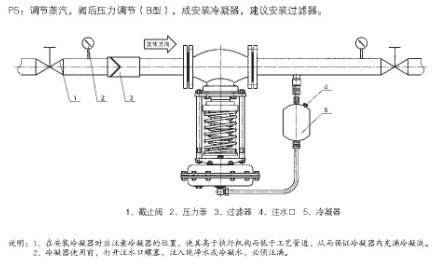

  5、自力式壓力調節閥安裝於蒸汽管道(減壓型):

  6、自力式壓力調節閥安裝於蒸汽管道(洩壓型):

自力式壓力調節閥工作原理

  1)自力式閥後壓力調節的工作原理。閥前壓力P1經過閥芯、閥座的節流後,變爲閥後壓力P2。P2經過管線輸入上膜室内作用在頂盤上,産生的作用力與彈簧的反作用力相平衡,決定瞭閥芯、閥座的相對位置,控制閥後壓力。當P2增加時,P2作用在頂盤上的作用力也随之增加。

  此時,頂盤上的作用力大於彈簧的反作用力,使閥芯關向閥座的位置。這時,閥芯與閥座之間的流通面積減少,流阻變大,P2降低,直到頂盤上的作用力與彈簧反作用力相平衡爲止,從而使P2降爲設定值。同理,當P2降低時。作用方向與上述相反,這就是閥後壓力調節的工作原理。

  2)自力式閥前壓力調節的工作原理同閥後壓力調節的工作原理,應注意閥芯反裝。
