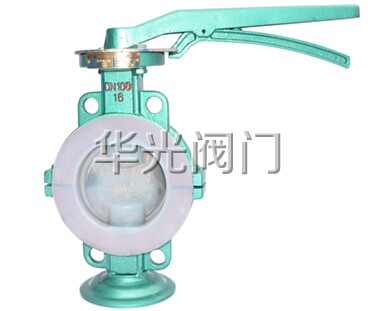

D71F46-10/16C襯氟手動對夾蝶閥概述：
D71F46手動對夾式襯氟蝶閥採用對分兩片式閥體組合，閥座與閥體内襯一體化，閥門工作時，隻有全塑閥座與襯塑蝶闆與介質接觸，閥門可承受襯裏材料介紹的介質腐蝕，採用四極密封結構並在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零洩漏。

D71F46-10/16C襯氟手動對夾蝶閥結構特點：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用於截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體*少。低壓下，可以實現良好的密封。調節性能好。
3、蝶闆的流線形設計，使流體阻力損失小，可謂是一種節能型産品。
4、閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出
。

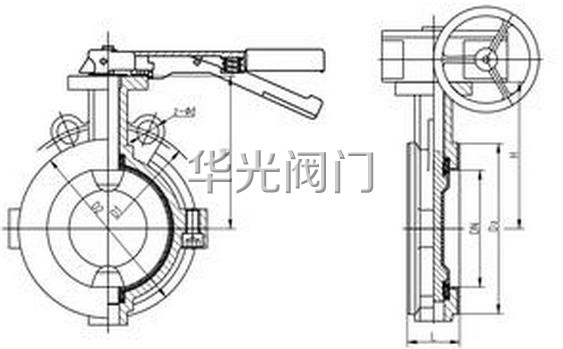

D71F46-10/16C襯氟手動對夾蝶閥結構圖：


D71F46-10/16C襯氟手動對夾蝶閥用途：
适用於溫度≤150℃，弱腐蝕或潔淨度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡
、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D71F46-10/16C襯氟手動對夾蝶閥主要零件材料：

型号	閥體	蝶闆	閥杆	密封擋圈	填襯
D71F46-10/16C	WCB襯F46	WCB襯F46	2Cr13	聚四氟乙烯F4PTFE	矽橡膠
D371F46-10/16C	WCB襯F46	WCB襯F46


D71F46-10/16C襯氟手動對夾蝶閥主要性能參數：

型号	公稱壓力PN(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	工作溫度(℃)	适用介質
D71F46-10	1.0	1.5	1.1	-20～180	硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F46-16	1.6	2.4	1.76	-20～180

D71F46、D371F46襯氟手動對夾蝶閥的主要外形尺寸：

公稱通徑DN(mm)	尺寸(mm)
	L	H1	H2	D1	D2	D0
50	43	75	150	49	98	140
65	46	83	155	62	115	140
80	46	90	175	77	133	160
100	52	100	180	97	148	200
125	56	105	201	122	185	200
150	56	133	225	147	215	240
200	60	165	260	197	265	280
250	68	196	296	247	320	280
300	78	225	330	295	370	320
350	78	264	360	340	430	320
400	102	285	410	390	485	3320
450	114	310	455	440	540	320
500	127	350	495	490	590	320
600	154	410	550	590	690	400
700	165	495	650	685	800	400
800	190	550	720	785	900	400



訂貨須知：
一、①D71F46-10/16C襯氟手動對夾蝶閥産品名稱與型号②D71F46-10/16C襯氟手動對夾蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D71F46-10/16C襯氟手動對夾蝶閥型号，請按D71F46-10/16C襯氟手動對夾蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
