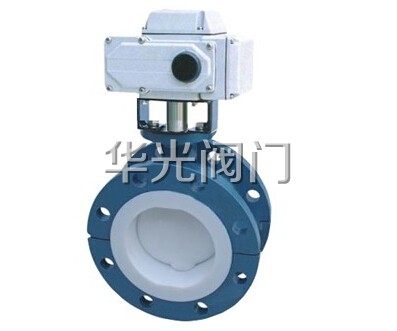

D941F46-10/16C電動襯氟法蘭蝶閥概述：
電動襯氟蝶閥採用氟塑料襯裏技術，與液體接觸的過流部件全部爲氟塑料，蝶閥是用閥杆一起轉動的蝶闆作啓閉件,用以實現閥門的開啓,關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶闆、閥杆上採用襯裏技術襯裏較厚的高分子材料,防腐蝕性能優良,可适用於任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工
、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想産品,並可取代閘閥、截止閥和其它類型的切斷、調節閥門。

D941F46-10/16C電動襯氟法蘭蝶閥用途：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料電動襯氟蝶閥，具有耐腐蝕、無洩漏、壽命長等優點。适用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

D941F46-10/16C電動襯氟法蘭蝶閥特點：
①體積小、重量輕、操作輕巧、便於安裝、維修。
②密封性能優良可靠、零洩漏,使用壽命長。
③流量特性趨於直線,調節性能*優。
④結構簡單,開關迅速,90°旋轉啓閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯裏材質可适用於各種介質。

D941F46-10/16C電動襯氟法蘭蝶閥襯裏材料：
聚全氟乙丙烯FEPF46
四氟乙烯-乙烯E-TFEF40
可溶性四氟PFAFA
聚四氟乙烯PTFEF4
聚偏二氟乙烯PVDFF2
改性聚乙烯FRPEPO

D941F46-10/16C電動襯氟法蘭蝶閥採用執行結構：
功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當於同類産品的35%左右。
3.使用方便：採用單相電源，接線簡單；採用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：内置模塊採用**計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的标準信号（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

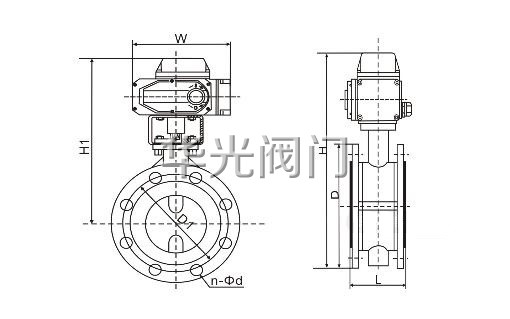

D941F46-10/16C電動襯氟法蘭蝶閥結構圖
：


D941F46-10/16C電動襯氟法蘭蝶閥性能參數：

流動方向：	雙向	材質：	襯氟
壓力環境：	常壓	零部件及配件：	執行器
工作溫度：	常溫	可選襯裏材質：	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烴)
加工定制：	是	可選行程開關時間 ：	15秒、30秒、45秒、60秒
口徑：	DN40-DN1000	連接形式：	法蘭
适用介質：	硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質	用途：	調節


D941F46-10/16C電動襯氟法蘭蝶閥主要零件材料：

型号	閥體	閥瓣	支架	密封擋圈
D941F46-10/16C	WCB襯F46	WCB襯F46	WCB襯F46	聚四氟乙烯F4PTFE


D941F46-10/16C電動襯氟法蘭蝶閥主要外形連接尺寸：

公稱通徑		結構長度 (标準值)	外形尺寸 (參考值)				連接尺寸(标準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-φd	D0	n-φd	D0	n-φd
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	223


訂貨須知：
一、①D941F46-10/16C電動襯氟法蘭蝶閥産品名稱與型号②D941F46-10/16C電動襯氟法蘭蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D941F46-10/16C電動襯氟法蘭蝶閥型号，請按D941F46-10/16C電動襯氟法蘭蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
