Q941F46-10/16C電動襯氟球閥概述 ：
Q941F46電動襯氟球閥由JM系列電動執行機構和襯氟球閥組成 ，由於該閥内腔及球體均採用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距 ，保證閥的可靠開、閉，並帶有自動複位的離合器 ，失電時可自動複位。内置閥位反饋裝置可實現閥位信号的傳遞和遠程控制。
電動襯氟球閥主要用於對生産過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構内置伺服系統，無須另配伺服放大器，輸入4-20mA信号及220VAC/380V電源即可控制運轉 。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊 、尺寸小、重量輕、阻力小 、動作穩定可靠等優點。
Q941F46-10/16C電動襯氟球閥特點：
1、耐腐蝕 ：閥體内腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕 。
2、採用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力。
Q941F46-10/16C電動襯氟球閥結構圖 ：
Q941F46-10/16C氣動襯氟球閥主要零件材料：
| 閥體 |
鑄鐵、鑄鋼、不鏽鋼 |
| 閥芯 |
不鏽鋼+聚四氟依稀(F46) |
| 閥座 |
聚四氟依稀(F46) |
| 閥杆 |
2Cr13 |
| 填料 |
柔性石墨、聚四氟依稀 |
| 支架 |
鑄鐵、鑄鋼、不鏽鋼 |
| 聯軸器 |
25、35、45 |
Q941F46-10/16C電動襯氟球閥執行機構選配介紹：
| JM系列執行機構技術參數 |
閥體參數 |
| 電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN10～150mm |
| 輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
| 動作範圍 |
0～90° 0～360° |
洩漏量 |
軟密封:零洩漏 |
硬密封:≤額定流量的10-5 |
| 動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
| 保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
| 環境溫度 |
-30°～60° |
可調範圍 |
DN10-80 |
DN100-150 |
| 250:1 |
350:1 |
| 手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
| 限位 |
電氣、機械二重限位 |
死區 |
≤1% |
| 防護等級 |
相當於IP-65 |
回差 |
≤1% |
| 位置測量 |
可選裝開關或電位計 |
适用溫度 |
密封面 |
| 驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
| |
|
| 項目類型 |
JM-05 |
JM-10 |
JM-20 |
JM-40 |
JM-60 |
JM-100 |
JM-200 |
| 輸出力矩 |
50N.M |
100 N.M |
200 N.M |
400 N.M |
600 N.M |
1000 N.M |
2000 N.M |
| 動作範圍 |
0～90° |
| 額定電流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
| 絕緣電阻 |
100M/DC500V |
| 電源 |
AC110/220/380V DC24V |
| 電機功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120 W/E |
120 W/E |
| 選配閥門 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
| 執行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7 Kg |
15 Kg |
所配閥門壓力爲1.6MPa

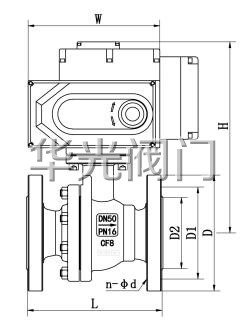

Q941F46-10/16C電動襯氟球閥外形尺寸：
| 公稱通徑 |
标準值 |
參考值 |
| DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
L1 |
H |
| PN1.6(MPa) |
| 15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-￠14 |
231 |
350 |
| 20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-￠14 |
231 |
370 |
| 25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-￠14 |
231 |
375 |
| 32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-￠18 |
231 |
385 |
| 40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-￠18 |
231 |
390 |
| 50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
231 |
435 |
| 65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-￠18 |
261 |
460 |
| 80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-￠18 |
261 |
465 |
| 100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-￠18 |
285 |
612 |
| 125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-￠18 |
285 |
625 |
| 150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-￠23 |
325 |
700 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-￠23 |
325 |
740 |
Q941F46-10/16C電動襯氟球閥産品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信号(4-20mA,1-5V)、作用方式(電-開式，電-關式)
訂貨須知：
一 、①Q941F46-10/16C電動襯氟球閥産品名稱與型号②Q941F46-10/16C電動襯氟球閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定Q941F46-10/16C電動襯氟球閥型号，請按Q941F46-10/16C電動襯氟球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
