X43F46-10/16C襯氟旋塞閥概述 ：
産品簡介：襯氟旋塞閥是用帶通孔的旋塞做爲啓閉件，通過旋塞的旋動實現關閉的閥門，具有密封性能好，使用壽命長，具有進出端同時密封的優點 。
結構特點：
1、閥體進出口端窗口設計爲雙道溝槽密封環結構 ，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，産生足夠的密封比壓，密封副達到零洩漏 。
2、雙道溝槽密封環即可以使PTFE襯套穩固在閥體内不産生位移，又可吸收由於溫差變化引起襯套産生的微量變形 ，同時襯套與旋塞之間産生有力的擦拭作用，又提高瞭密封面的使用壽命 。
3、塞軸上部採用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認爲與管道内壓力無關 。
5、PTFE襯套内，根據使用溫度和工作介質採用不同材料的填充物 ，潤滑好，壽命長。
襯氟旋塞閥基本系列有兩類 ：
1、X43F4型 ：特殊設計的閥座襯套(PTFE或對位聚苯)與鋼制塞體組成的密封副；塞體爲不鏽鋼(不襯)。
2、X43F46型：全部閥全、塞體通道表面内襯FEP。以及根據上述基本型式擴展而至的内襯PFA，PCTFE和使溫度可達300。C，用於鑲嵌閥座的對位聚苯新材料以滿足各種工況需要。
X43F4和X43F46型自潤滑旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，密封性能好，使用壽命長，具有進出口端同時密封的優點，在整個工作過程中密封副磨擦系數小，塞體運轉靈活，永遠不需潤滑。
X43F46-10/16C襯氟旋塞閥設計規範：
遵循GB 12240，API 599，API 6D标準。

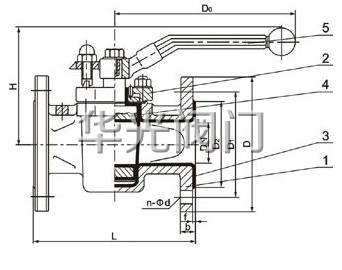

X43F46-10/16C襯氟旋塞閥結構圖：
X43F46-10/16C襯氟旋塞閥用途 ：
1、本襯裏旋塞閥，襯氟旋塞閥是採用近似圓形通孔的錐面旋塞作爲啓閉件，通過旋塞轉動90°實現全開或者全關的目的 。具有結構緊湊、體積小 、密封性能好的優點。
2、旋塞爲帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用 ，用於帶有懸浮顆粒的介質較爲理想，而且在全開時，密封面完全與流動介質隔離，這樣提高瞭閥門的使用壽命。
3、襯裏旋塞閥，襯氟旋塞閥的錐形密封面之間的洩漏間隙可通過壓蓋來調整 。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體内提起旋塞，旋轉90°後再密封，可達到零洩漏。
4、襯裏旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對於食品 、醫藥等行業特别适合。
由於襯裏旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因爲此種閥門密封面積大，即使密封面上有些損壞，仍能較好防止洩漏，維修也非常方便。
5、襯氟旋塞閥适用介質 ：FEP(F46)、PCTFE（F3）襯氟隔膜閥适用在-50℃～150℃的各種濃度的王水、硫酸 、鹽酸、氫氟酸和各種有機酸 、強酸 、強氧化劑，FEP還适用於各種濃度的強大堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
X43F46-10/16C襯氟旋塞閥制造标準：
| 遵循規範 |
STANDARD |
| 設計與制造 |
GB 12240 |
| 結構長度 |
GB 12240(中系列) |
| 法蘭尺寸 |
GB/T172416、GB/T91131(或按合同要求) |
| 壓力試驗 |
GB/T 13927 |
| 标 志 |
GB 12220 |
| 供 貨 |
GB/T 12252 |
X43F46-10/16C襯氟旋塞閥技術标準：
| 技術标準 |
| 設計和制造 |
GB/T12240 |
| 結構長度 |
GB12221、HG/T3704-2003 ASME B16.10 |
| 法蘭尺寸 |
Gb/T9113.1、ANSI B16.5a |
| 結構形式 |
直通 、L型三通 、T型三通 |
| 驅動方式 |
手動 、氣動、電動 |
| 公稱壓力 |
0.6，1.0、1.6、2.5Mpa Class 150 |
| 壓力試驗 |
GB/T13927-92API598 |
X43F46-10/16C襯氟旋塞閥主要零部件材料表：
| 零件名稱 |
球墨鑄鐵 |
碳鋼 |
不鏽鋼 |
| QT |
C |
P |
R |
PL |
RL |
| 閥體、閥蓋、閥瓣 |
QT400 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 内襯材料 |
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE（超高分子量乙烯） |
| 螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
| 螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
X43F46-10/16C襯氟旋塞閥主要外型和連接尺寸：
| 公稱通徑 |
PN1.0(MPa)主要外形尺寸和連接尺寸(mm) |
| DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
| 20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-φ14 |
160 |
95 |
| 25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-φ14 |
160 |
98 |
| 32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-φ18 |
220 |
113 |
| 40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
250 |
135 |
| 50 |
210 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
140 |
| 65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-φ18 |
300 |
145 |
| 80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
4-φ18 |
330 |
205 |
| 100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-φ18 |
350 |
240 |
| 125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-φ18 |
400 |
260 |
| 150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
600 |
290 |
| 200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-φ23 |
800 |
330 |
| 250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-φ23 |
900 |
380 |
訂貨須知：
一、①X43F46-10/16C襯氟旋塞閥産品名稱與型号②X43F46-10/16C襯氟旋塞閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定X43F46-10/16C襯氟旋塞閥型号，請按X43F46-10/16C襯氟旋塞閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
