H44F46-10/16C襯氟旋啓式止回閥概述：
H44F46旋啓式襯氟止回閥是一種依靠介質本身的流動而自動啓閉閥瓣用來阻止介質逆向流動的自動閥門。該閥不但可以适用於不同工況下的腐蝕性介質，而且可以替代許多稀有貴重金屬
，爲用戶在保證閥門正常使用的條件下節約大量的資金。産品廣泛應用於化工、治煉、制藥、電力、熱力石油、液化氣、建築等行業。

H44F46-10/16C襯氟旋啓式止回閥結構特點：
1、結構長度短，其結構長度隻有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量隻有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高

H44F46-10/16C襯氟旋啓式止回閥作用原理及結構說明：
1、作用原理：通過汽缸塞的上下移動，協助閥瓣快速啓閉以達到密封面
2、結構說明
a、結構形式：旋啓式單閥瓣
b、驅動方式：對焊連接
c、連接形式：對焊連接
d、閥門的開啓和關閉由氣動裝置來控制，加快閥門的開啓和關閉速度。

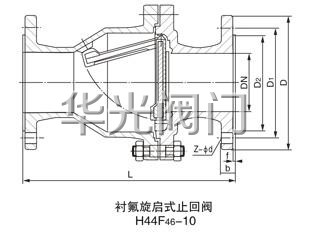

H44F46-10/16C襯氟旋啓式止回閥結構圖：


H44F46-10/16C襯氟旋啓式止回閥主要零部件材料表：

序号	零件名稱	灰鑄鐵	鑄鋼	不鏽耐酸鑄鋼		超低碳不鏽耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯裏/閥座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE（F4）		CF8		CF8

H44F46-10/16C襯氟旋啓式止回閥主要外形及連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25


H44F46-10/16C襯氟旋啓式止回閥維護、保養與安裝、使用：
1、該閥門應存放在幹燥通風的室内，做到防潮
、防雨、防鏽。
2、存放月運輸時啓閉件應處於關閉裝置，同時應做好以下工作：
a、閥瓣應固定於開啓位置
b、通徑兩端内口用泡沫闆堵塞，端口須用悶蓋塞緊，予以防塵、防鏽，保持通道清潔和端面的平整；
c、汽缸部位進行适當的包裝防護、防震和防碰；
d、閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。


訂貨須知：
一、①H44F46-10/16C襯氟旋啓式止回閥産品名稱與型号②H44F46-10/16C襯氟旋啓式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H44F46-10/16C襯氟旋啓式止回閥型号，請按H44F46-10/16C襯氟旋啓式止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
