D71F4-10襯四氟手柄蝶閥概述：
D71F4-10襯四氟手柄蝶閥廣泛用於自來水、污水、建築
、石油、化工食品

、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作爲調節和節流裝置使用。

D71F4-10襯四氟手柄蝶閥特點
：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用於截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體*少。低壓下
，可以實現良好的密封。調節性能好。
3、蝶闆的流線形設計，使流體阻力損失小，可謂是一種節能型産品。
4、閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。

D71F4-10襯四氟手柄蝶閥零件材料：

零件名稱 Part name	材料 Material
上下閥體 Upper and  lower valve body	鑄鐵Cast iron、鑄鋼Cast steel、不鏽鋼Stainless steel、襯Lining/F4 、F46
閥座 Valve sea	F4/F46
帶杆蝶闆 With lever dish plate	全襯Fulling (WCB包襯)F4/F46、半襯Half lining(不鏽鋼)/F4、F46
襯墊 Liner	矽橡膠
蝸輪手柄 Worm handle	Qt400-15球墨鑄鐵、鋁合金

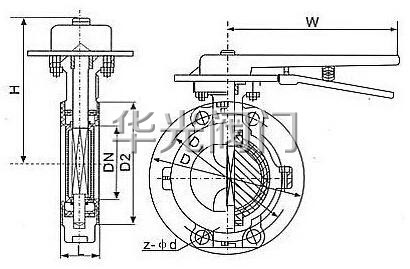

D71F4-10襯四氟手柄蝶閥結構圖
：


D71F4-10襯四氟手柄蝶閥标準：

技術規範Technical specification
設計标準Design standard	GB12238
結構長度Structure length	GB12221
法蘭标準Flange standard	JB/T79-94
	GB9113.1-26
檢驗試驗Inspection and  tes	GB/T13927
驅動方式Drive mode	蝸輪Worm、手動Manual、電動Electric、氣動Pneumatic


D71F4-10襯四氟手柄蝶閥适用介質：
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質

D71F4-10襯四氟手柄蝶閥主要外形尺寸和連接尺寸：

公稱通徑Nominal  diameter		外形尺寸 Shape size										參考值The reference value
DN		L	H2	H1	D	D1	D2	F		B	Z-φd	D0	H	重量 Weight（kg）
Mm	inch	對夾Wafer			PN1.0MPa
40	11/2	33	143	85	150	110	85		3	19	4-18	150	140	3.4
50	5	43	143	85	165	125	100		3	19	4-18	150	140	4.5
65	21/2	46	157	85	185	145	120		3	21	4-18	150	150	6.5
80	3	46	178	93	200	160	135		3	21	4-18	150	165	9
100	4	52	185	100	220	180	155		3	21	4-18	200	180	11
125	5	56	206	110	250	210	185		3	23	4-18	200	200	19
150	6	56	225	160	285	240	210		3	25	8-23	280	220	28
200	8	60	275	245	340	295	265		3	25	8-23	280	270	55
250	10	68	326	260	395	350	320		4	28	12-23	200	320	71
300	12	78	333	300	445	400	370		4	28	12-23	240	330	90
350	14	78	393	320	505	460	430		4	28	16-23	240	385	122
400	16	102	438	330	565	515	480		4	28	16-26	280	430	140
450	18	114	488	380	615	565	530		4	30	20-26	280	480	160
500	20	127	540	390	670	620	580		5	30	20-26	320	540	200
600	24	154	615	450	780	725	680		5	34	20-30	320	610	270
700	28	165	660	480	895	840	795		5	36	24-33	360	650	320
800	32	190	720	580	1015	950	900		5	38	24-33	360	710	390
900	36	203	780	625	1115	1050	1000		5	40	28-33	380	780	455
1000	40	216	900	660	1230	1160	1115		5	42	28-36	400	900	690
1200	48	254	1070	780	1455	1380	1330		5	44	32-39	400	1050	830


訂貨須知：
一、①D71F4-10襯四氟手柄蝶閥産品名稱與型号②D71F4-10襯四氟手柄蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D71F4-10襯四氟手柄蝶閥型号，請按D71F4-10襯四氟手柄蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
