D643H-10/16/25/40C氣動硬密封偏心蝶閥概述：
多層次硬密封蝶閥系列産品，系長壽命、節能型蝶閥。其結構採用三維編心原理設計，閥座採用硬軟密封兼容的多層次結構
，加工精湛，工藝**。本産品由閥體、蝶闆、多層次閥座
、閥杆、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

D643H-10/16/25/40C氣動硬密封偏心蝶閥型号代表：
D：蝶閥
6：氣動
4：法蘭式
3：多層次三偏心
H：金屬硬密封
（閥體材質C：鑄鋼/碳鋼）

D643H-10/16/25/40C氣動硬密封偏心蝶閥原理：
當閥門開啓時，蝶闆與閥座在關閉時瞬間接觸，利用蝶闆偏心迅速脫離閥座，降低瞭密封副的磨損
，磨擦力矩小，開啓靈活
。偏心錐面使閥門在開啓或關閉時蝶闆能通過閥座内孔，實現接觸密封。另外，錐形蝶闆的旋轉半徑大於密封副接觸位置的旋轉半徑，故蝶闆在閥門關閉時将出現越關越緊，能夠實現自鎖，防止蝶闆過位。

D643H-10/16/25/40C氣動硬密封偏心蝶閥特點：
由於本産品蝶閥採用的是三維偏心原理設計，使密封面的空間運動軌迹達到理想化，密封面相互之間無磨擦、無幹涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到瞭可靠的保證。其主要特點如下：
1、開啓力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶闆越關越緊，其密封性能可靠，達到無洩漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

D643H-10/16/25/40C氣動硬密封偏心蝶閥採用标準
：

制造标準	JB/T8527-97
法蘭标準	GB9113-2000
結構長度标準	GB12221-89
檢驗标準	GB/T13927-92
制造标準	JB/T8527-97
法蘭标準	GB9113-2000

D643H-10/16/25/40C氣動硬密封偏心蝶閥執行機構：
採用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門採用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接爲産品的安裝更換提供瞭方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

D643H-10/16/25/40C氣動硬密封偏心蝶閥附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

D643H-10/16/25/40C氣動硬密封偏心蝶閥主要技術參數：

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
适用溫度	碳鋼：-29℃～425℃不鏽鋼：-40℃～650℃
适用介質	水、空氣、天然氣、油品及弱腐蝕性流體
洩漏率	符合GB/T13927-92标準
驅動方式	蝸輪傳動、電動、氣動、液動

D643H-10/16/25/40C氣動硬密封偏心蝶閥主要零件材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不鏽鋼、鉻钼鋼、合金鋼
蝶闆	鑄鋼、合金鋼（鍍硬鉻）、不鏽鋼、鉻钼鋼
密封圈	不鏽鋼、聚内脂、抗磨材料
閥杆	2Cr13、1Cr13不鏽鋼、鉻钼鋼
填料	柔性石墨

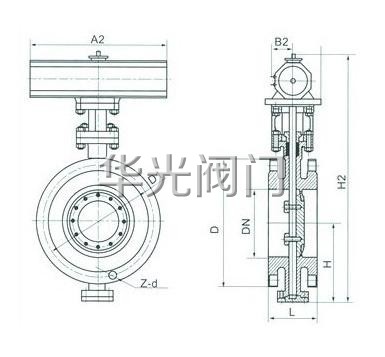

D643H-10/16/25/40C氣動硬密封偏心蝶閥結構圖：


D643H-10/16/25/40C氣動硬密封偏心蝶閥主要連接尺寸：
D643H-6C/10C蝶閥連接尺寸 單位（mm）

公稱 通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	長		H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	605	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	208	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	283	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	310	1070	450	220	490	445	12-22	505	460	16-22
400	216	310	340	1190	450	280	540	495	16-22	565	515	16-26
450	222	330	380	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	410	1295	650	280	645	600	20-22	670	620	20-26
600	267	390	470	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	550	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39
1400	530	710	920				1630	1560	36-36	1675	1590	36-42
1600	600	790	1085				1820	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48

D643H-16C/25C蝶閥連接尺寸 單位（mm）

公稱 通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN1.6MPa			PN2.5MPa
	短	長		H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	605	245	72	165	125	4-18	165	125	4-18
65	112	170	115	625	245	72	185	145	4-18	185	145	8-18
80	114	180	120	645	245	72	200	160	8-18	200	160	8-18
100	127	190	138	675	355	92	220	180	8-18	235	190	8-22
125	140	200	164	715	355	92	250	210	8-18	270	220	8-26
150	140	210	175	800	355	92	285	240	8-22	300	250	8-26
200	152	230	208	850	250	138	340	295	12-22	360	310	12-26
250	165	250	243	925	250	170	405	355	12-26	425	370	12-30
300	178	270	283	1035	450	170	460	410	12-26	485	430	16-30
350	190	290	310	1070	450	220	520	470	16-26	555	490	16-33
400	216	310	340	1190	450	220	580	525	16-30	620	550	16-36
450	222	330	380	1250	650	280	640	585	20-30	670	600	20-36
500	229	350	410	1295	650	280	750	650	20-33	730	660	20-36
600	267	390	470	1455	850	380	840	770	20-36	845	770	20-39
700	292	430	550	1585	850	380	910	840	24-36	960	875	24-42
800	318	470	640	1700	1250	380	1025	950	24-39	1085	990	24-48
900	330	510	710	1865	1250	380	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2015	1500	380	1255	1170	28-42	1320	1210	28-56
1200	470	630	890				1485	1390	32-48	1530	1420	32-56
1400	530	710	920				1685	1590	36-48	1755	1640	36-62
1600	600	790	1085				1930	1820	40-56	1975	1860	40-62
1800	670	870	1230				2130	2020	44-56	2195	2070	44-70
2000	760	950	1350				3685	2230	48-62	2425	2300	48-70

D643H-40C蝶閥連接尺寸 單位（mm）

公稱 通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN4.OMPa
	短	長		H2	A2	B2	D	D1	Z-d
50	108	150	112	605	355	92	165	125	4-18
65	112	170	115	625	355	92	185	145	8-18
80	114	180	120	645	355	92	200	160	8-18
100	127	190	138	675	550	138	235	190	8-22
125	140	200	164	715	550	138	270	220	8-26
150	140	210	175	800	550	138	300	250	8-26
200	152	230	208	850	550	138	375	320	12-30
250	165	250	243	925	450	220	450	385	12-33
300	178	270	283	1035	450	220	515	450	16-33
350	190	290	310	1070	650	280	580	510	16-36
400	216	310	340	1190	650	280	660	585	16-39
450	222	330	380				685	610	20-39
500	229	350	410				755	670	20-42



訂貨須知：
一、①D643H-10/16/25/40C氣動硬密封偏心蝶閥産品名稱與型号②D643H-10/16/25/40C氣動硬密封偏心蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D643H-10/16/25/40C氣動硬密封偏心蝶閥型号，請按D643H-10/16/25/40C氣動硬密封偏心蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
