ZCS水用法蘭電磁閥（鑄鐵）概述：
ZCS水用電磁閥适用於以水或液體
、氣體爲介質，進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。ZCS水用電磁閥适用於以水或液體爲工作介質，可自動化控制或遠程控制水
、油、液體等工作介質管路的通斷。由於本閥 採用橡膠密封，故對工作介質的清潔度大大減低，具有起筆迅速，可靠性能高等特點。

ZCS水用法蘭電磁閥（鑄鐵）結構特點
：
（1）、電磁先導膜片式操作結構
（2）、閥門流量比普通閥提高10%
（3）、採用特殊密封結構和特種密封材料無洩漏
（4）、壽命長是同類産品的5倍以上
（5）、工作平穩噪音低、無水錘沖擊
、無顫抖聲
（6）、採用膜片式、對介質潔淨度要求較低
（7）、不鏽鋼可動鐵芯經久耐用，反應快速
（8）、配管方式可任意角度安裝,爲增強壽命好是水平管線圈朝上
（9）、防爆線圈符合T4,T5和測CE的标準
（10）、引用标準：GB3836?9 防爆标志 Exm I/IIT4(國産線圈)

ZCS水用法蘭電磁閥（鑄鐵）工作原理：

本閥爲二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥採用橡膠密封結構
。 常位時，活動鐵芯封住導閥口，閥腔内壓力平衡，主閥口封閉。當線圈通電時，産生電磁力将活動鐵芯吸上，主閥腔内的介質自導閥口外洩，以至産生壓力差，膜片或閥杯被迅速托起，主閥口開啓，閥便呈通路瞭。當線圈斷電，磁場消失，活動鐵芯複位，封閉導閥口，導閥和主閥腔内壓力平衡後，閥又呈關閉狀态。

ZCS水用法蘭電磁閥（鑄鐵）結構原理：
ZCS水用電磁閥通徑15～100爲膜片式爲二次開閥的先導式電磁閥，通徑125～300爲三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀态的不同，可分爲常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔内壓力平衡，副閥、主閥口封閉。當線圈通電，産生電磁力：将活動鐵芯吸上，副閥打開，主閥腔内的介質自導閥門外世，以緻主閥閥杯上下産生壓力差，膜片或閥杯被迅速托起主閥口開啓
，閥呈通路狀态。
當線圈斷電，磁場消失，活動鐵芯複位，封閉副閥口，繼而副閥和主閥閥杯内壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀态。
常開電磁閥，當線圈通電時，産生磁力
，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，随著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電後，磁力爲零，銜鐵祁副閥閥杯由於彈簧作用上升，副閥打開，主閥閥杯内介質經副閥流走，壓力下降，當壓力降到一定值後，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啓。

ZCS水用法蘭電(diàn)磁閥(fá)（鑄鐵）應用範圍：

ZCS水用電磁閥用於石油化工、電力裝備

、醫藥設備、污水處理、暖通空調、鍋爐補水
、清洗設備、電鍍塗裝、灌裝計量、通風設施、食品工業、給水排水系統等。

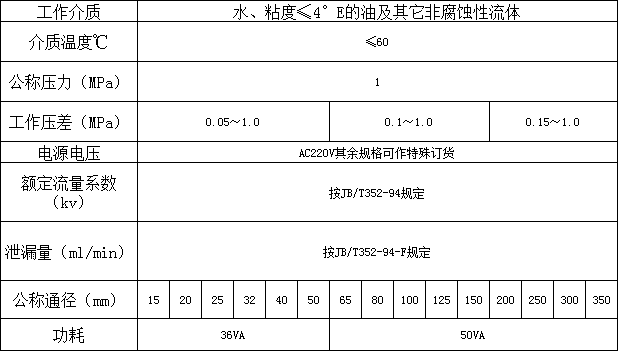

ZCS水用法蘭電磁閥（鑄鐵）技術參數：

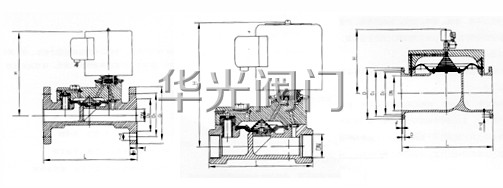

ZCS水用法蘭電磁閥（鑄鐵）安裝尺寸：

公稱通徑DN	内螺紋連接			法蘭連接
	外形尺寸		内螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	φ4-14	16	3
32	137	140	11/4	137	180	140	100	76	φ4-18	18	3
40	152	156	11/2	152	200	150	110	84	φ4-18	18	3
50	164	180	2	164	230	165	125	99	φ4-18	20	3
65				222	290	185	145	118	φ4-18	20	3
80				253	310	200	160	132	φ8-18	22	3
100				260	350	220	180	156	φ8-18	24	3
125				315	400	250	210	184	φ8-18	26	3
150				350	480	285	240	211	φ8-22	26	3
200				390	600	340	295	266	φ8-22	26	3
250				430	730	395	350	319	φ12-22	28	3
300				480	850	445	400	370	φ12-22	28	4
350				605	980	505	460	429	φ16-23	30	4


ZCS水用法蘭電磁閥（鑄鐵）安裝須知：
1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或标記應與管道流向一緻，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥内件表面上的污物及過濾器，需定期清潔幹淨。
3、在電磁閥發生故障時，爲瞭及時隔離電磁閥，並保證系統正常運行，好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑(如圖二)。
5、安裝在電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能将閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥内而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意要看清産品标牌，認真閱讀使用說明書，判斷産品是否符合使用條件。
10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。


訂貨須知：
一、①ZCS水用法蘭電磁閥（鑄鐵）産品名稱與型号②ZCS水用法蘭電磁閥（鑄鐵）口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定ZCS水用法蘭電磁閥（鑄鐵）型号，請按ZCS水用法蘭電磁閥（鑄鐵）型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
