FDI防爆波地漏概述 ：
FD1防爆波地漏安裝於通向人防防護區外的排水管上的防護區内端 ，平時處於關閉狀态，将FD1防爆波地漏漏芯放置在閥腔裏 ，並順時針方向旋轉約60度即可完全密閉鎖緊（反之逆時針方向旋轉60度即可退出），FD1防爆波地漏密閉時可防止爆炸沖擊波及其它有毒氣體由管道進入防護體，起到安全防護作用。戰時該地段染毒需進行清洗時，将FD1防爆波地漏打開，進行排水。
防爆地漏一般都是用在公共設施的地下室、地下掩體，是防止爆炸時沖擊波通過管道進入掩體 ，防爆地漏正常都是鐵質澆注成型，外觀正常爲圓形 ，體積比普通地漏大的多 ，重量更是很重 。普通的地漏正常隻是起到單一的排水功能，好些的地漏現在除瞭材質 、做工好些，防臭等功能也都有很大的改善 。

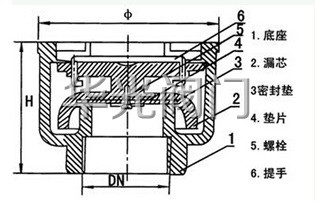

FDI防爆波地漏結構圖：
FDI防爆波地漏主要技術性能及要求：
靜壓試驗：≥1MPa
地漏平面及周邊測試抗爆壓力：3.5MPa
底部測試抗爆壓力 ：1.5MPa
介質要求 ：無腐蝕及雜物的水，水溫1～100℃
FDI防爆波地漏尺寸數據：
| 重型 |
外徑mm |
高度mm |
内徑扣深mm |
| DN150 |
240 |
175 |
162 35 |
| DN100 |
178 |
136 |
111 38 |
| DN80 |
156 |
126 |
86 28 |
| DN65 |
156 |
126 |
74 28 |
| DN50 |
145 |
100 |
58 25 |
| 輕型 |
|
| DN150 |
230 |
138 |
162 31 |
| DN100 |
175 |
125 |
111 36 |
| DN80 |
150 |
103 |
86 25 |
| DN65 |
133 |
100 |
74 25 |
| DN50 |
120 |
100 |
58 25 |

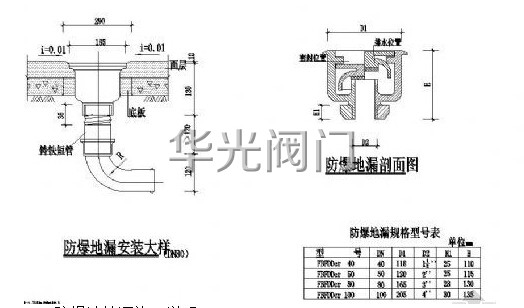

FDI防爆波地漏安裝大樣：
下面的圖片展示瞭防爆波地漏安裝典型安裝圖，圖中能看出地面層，地漏絲扣連接與管路，鑄鐵短管，彎頭。圖片上标明瞭，各個部分的結構尺寸，是一個常用的DN80的安裝參考尺寸。
FDI防爆波地漏剖面圖：
從這個剖面圖上能看到排水位置，密封位置，防爆地漏的*大外圓D1，整體産品高度II，絲接的尺寸高度H1，D2絲扣的尺寸。這些尺寸都是以毫米爲表示單位。供應的口徑DN50到DN150。
FDI防爆波地漏施工說明：
1、本圖尺寸均以毫米計；
2、安裝在地面上，先安裝地漏，後做地面；
3、安裝時漏體與排水管絲口擰緊後在施工，地面上蓋頂面座應低於地面5-10mm；
4、安裝使用後應定期進行清掃雜物；
5、防爆波地漏密封密封膠墊每隔一年檢查一次，長期使用以後發現漏體密封面腐蝕，應更換零件同時保養。
訂貨須知：
一、①FDI防爆波地漏産品名稱與型号②FDI防爆波地漏口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定FDI防爆波地漏型号，請按FDI防爆波地漏型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
