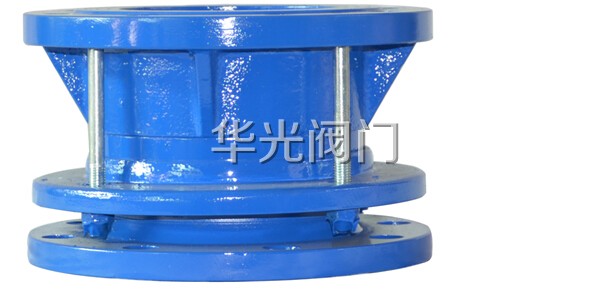

TSX-10/16管道伸縮器概述 ：
TSX管道伸縮器又名伸縮節 ，在一定範圍内可軸向伸縮，也能在一定的角度範圍内克服管道對接不同軸而産生的偏移，本産品用於管道不需要溫度補償，隻作拆卸閥門用，配裝限位螺栓可以限位，能極大的方便閥門管道的安裝與拆卸。
TSX-10/16管道伸縮器結構和作用原理 ：
TSX管道伸縮器内由伸縮座、密封圈 、伸縮管等組成，可在一定範圍内伸縮，以達到現場所需要的連接行度，可随時調節密封程序，杜絕外洩。
TSX-10/16管道伸縮器採用标準：
法蘭連接尺寸 ：GB/T9113.1-2000;GB/T9115.1-2000;JB78
壓力試驗 ：GB/T13927-1992;JB/T9092-1999
TSX-10/16管道伸縮器主要技術參數 ：
| 公稱通徑 |
0.6MPa |
1.0MPa |
1.6MPa |
2.5MPa |
| 公稱壓力 |
0.9MPa |
1.5MPa |
2.4MPa |
3.75MPa |
| 試驗壓力Ps(MPa) |
0.66MPa |
1.1MPa |
1.76MPa |
2.75MPa |
| 适用溫度 |
-29～125℃特殊 |
| 适用介質 |
淡水,海水,污水及輕質油品等 |
| |
|
|
|
|
|
TSX-10/16管道伸縮器零件材質：
| 零件名稱 |
材料 |
| 器體 |
球墨鑄鐵,鑄鋼,不鏽鋼 |
| 器管 |
球墨鑄鐵,鑄鋼,不鏽鋼 |
| 密封 |
丁晴橡膠,氯丁橡膠,乙丙橡膠,矽橡膠,氟橡膠 |

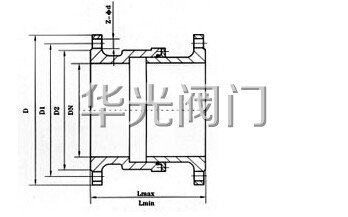

TSX-10/16管道伸縮器連接尺寸 ：
| 公稱通徑 |
連接尺寸(标準值) |
結構長度(标準值) |
| 0.6MPa |
1.0MPa |
*長 |
*短 |
| 毫米 |
英寸 |
D |
D1 |
D2 |
Z-Фd |
D |
D1 |
D2 |
Z-Фd |
| 80 |
3 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
252 |
202 |
| 100 |
4 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
252 |
202 |
| 125 |
5 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
269 |
202 |
| 150 |
6 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
261 |
202 |
| 200 |
8 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
306 |
246 |
| 250 |
10 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
311 |
251 |
| 300 |
12 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
313 |
253 |
| 350 |
14 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
327 |
267 |
| 400 |
16 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
341 |
271 |
| 450 |
18 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
341 |
271 |
| 500 |
20 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
351 |
281 |
| 600 |
24 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
380 |
310 |
| 700 |
28 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
420 |
350 |
| 800 |
32 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
462 |
387 |
| 900 |
36 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
478 |
403 |
| 1000 |
40 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
500 |
425 |
| 1200 |
48 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
464 |
374 |
| 1400 |
56 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
479 |
389 |
訂貨須知：
一 、①TSX-10/16管道伸縮器産品名稱與型号②TSX-10/16管道伸縮器口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定TSX-10/16管道伸縮器型号，請按TSX-10/16管道伸縮器型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
