産品特點

·採用精密數字化溫度補償和非線性修正技術，寬溫度範圍全量程精密補償；

·多種數據類型指示（*大值、*小值測量，百分比、輸出電流顯示）；

·專用寬溫LCD液晶屏顯示（-30℃～80℃）；

·兩線制4mA～20mA DC電流環路信号輸出；

·具備RS485通訊接口；

·無源調校，量程縮放，工廠參數可恢複；

·精緻小巧的外形，*大直徑僅76毫米；

·垂直安裝或軸向安裝，顯示屏可順時鍾或逆時鍾旋轉90°，提供多種壓力接口；

·可提供電池供電型。



概述

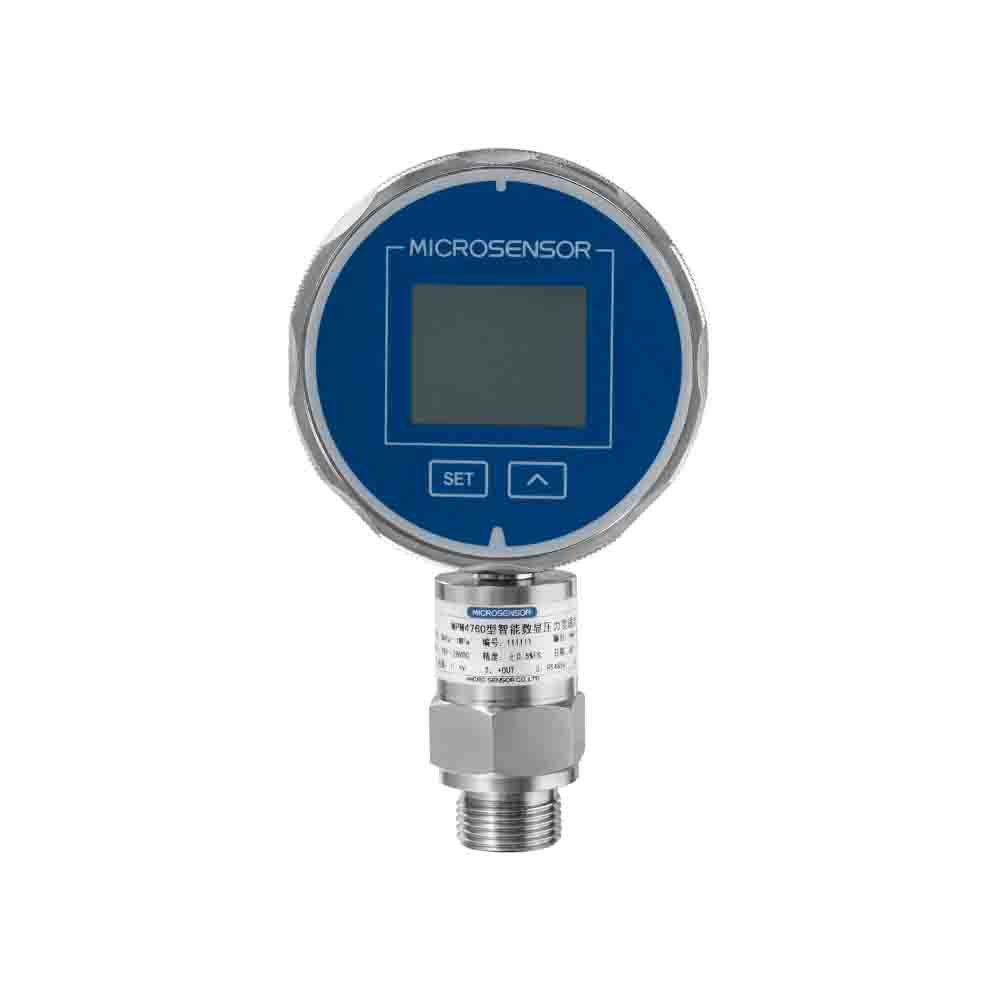

      MPM4760型智能數顯壓力變送器是我公司推出的一款高精度、高穩定性的智能化數顯變送器産品。适用於壓力實時測量和顯示。該産品採用專用寬溫液晶顯示、高穩定性傳感器，並通過精密數字化溫度補償及非線性修正技術精心制造，確保壓力測量的高精度和高穩定性。該産品外觀精巧、測量可靠、性能優越，适用於水電、化工、城市供水、科研等領域流體壓力的精確測量和顯示。

性能指标


基本量程（MPa）	0.1	0.2	0.35	0.7	1.0	2.0	3.5	7.0	10	20	35	60	100
過壓（MPa）	0.15	0.3	0.5	1.0	1.5	3.0	5.0	10	15	30	50	90	110
注：量程縮放*小爲基本量程的1/5 可爲用戶提供用於負壓測量的産品 所有中間量程模拟輸出變送器（不過壓）用基本量程擴展實現



綜合精度①	±0.1%FS（*小值）     ±0.25%FS（典型值）   ±0.5%FS（*大值）
基本誤差②③	±0.075%FS（*小值）   ±0.15%FS（典型值）   ±0.25%FS（*大值）
長期穩定性	±0.25%FS/年
補償溫度④	-10℃～80℃
工作/貯存溫度	-30℃～80℃
供    電	8V～28V DC
輸    出	4mA～20mA DC
	RS485接口
負載能力	4mA～20mA DC輸出，（U-8V）/0.02A（Ω）
	RS485總線可挂接99個變送器
電氣連接	GDM307  4芯插頭
絕緣電阻	100MΩ，50V
振    動	20g，20Hz～5000Hz
沖    擊	20g，11ms
防護等級	IP65
介質兼容	膜    片：  不鏽鋼316L
	壓力接口：  不鏽鋼
	殼    體：  不鏽鋼1Cr18Ni9Ti
	O形密封圈：氟橡膠
重    量	約420g

① 綜合精度：包含非線性、遲滞、重複性及溫度誤差；
② 室溫(20±2)℃；
③ 包括非線性、遲滞、重複性；
④ 特殊溫度範圍可與廠家聯系。
選型指南

MPM4760

型智能數顯壓力變送器

量程

測量範圍-0.1MPa…0MPa～0.01MPa…100MPa

[0～X]kPa或MPa

X爲實際所需量程

代号

輸出信号

E

4mA～20mA DC

R4

RS485通訊接口

代号

結構材料

隔離膜片

接口

殼體

22

不鏽鋼316L

不鏽鋼

不鏽鋼

24

不鏽鋼316L

不鏽鋼316L

不鏽鋼316L

代号

附加功能

C1

M20×1.5外螺紋壓力接口，端面密封

C3

G1/2外螺紋壓力接口（适用P型）

C4

G1/4内螺紋壓力接口

C5

M20×1.5外螺紋壓力接口 ，水線密封

PC1

齊平膜片型，M20×1.5外螺紋壓力接口

PC3

齊平膜片型，G1/2外螺紋壓力接口

G

表壓型

S

密封表壓型

A

絕壓型

Vb

電池供電

MPM4760        [0～100]kPa        ER4       22        C1G                         完整的型号規格

選型提示
1、若用戶用於電池供電，實現便攜式測量而不需要4mA～20mA DC輸出，請在合同中注明。
2、齊平膜片型變送器的測量範圍爲0kPa～70kPa…35MPa。
3、電池爲圓柱形3.6V/2400mAh锂電池。
4、若訂貨産品需要計量檢定證書，或者其它特殊要求，敬請與本公司商洽，並在訂單中注明。
