PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥 ：
是一種比較新型的球閥類别，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啓閉力矩小。這樣可減小所配執行器的規格
。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛适用於石油、化工
、城市給排水等要求嚴格切斷的工況。

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥産品特點：
作爲被廣泛採用的一種新型閥門
，它具有以下優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小
、重量輕。
3．緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．适用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度，在進、出口處應全部呈現球面，從而截斷流動。

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥執行标準：
設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115(鋼制)
結構長度：GB12221－89

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要零件材料：

名稱	材質
閥體	WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
軸承	鋁青銅、FZ－1複合材料
填料	聚四氟乙烯、柔性石墨

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要外形尺寸表：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要尺寸(mm)
		L	D	D1	D2	b	f	Z-φd
0.6	40	125	130	100	80	16	3	4-14
	50	140	140	110	90	16	3	4-14
	65	190	160	130	110	16	3	4-14
	80	178	190/185	150	125	18	3	4-18
	100	200	210/205	170	145	18	3	4-18
	125	254	240/235	200	175	20	3	8-18
	150	267	265/260	225	200	20	3	8-18
	200	292	320/315	280	255	22	3	8-18
	250	330	375/370	335	310	24	3	12-18
	300	390	440/435	395	362	24	4	12-23
	350	430	490/485	445	412	26	4	12-23
	400	530	540/535	495	465	28	4	16-23
	450	580	595/590	550	518	28	4	16-23
	500	630	645/640	600	568	30	4	16-23
	600	800	755	705	670	30	5	20-26/25
1.0	40	125	145	110	85	16	3	4-18
	50	140	160	125	100	16	3	4-18
	65	190	180	145	120	18	3	4-18
	80	178	195	160	135	20	3	4-18
	100	200	215	180	155	20	3	8-18
	125	254	245	210	185	22	3	8-18
	150	267	280	240	210	24	3	8-23
	200	292	335	295	265	24	3	8-23
	250	330	390	350	320	26	3	12-23
	300	390	440	400	368	26	4	12-23
	350	430	500	460	428	28	4	16-23
	400	530	565	515	482	28	4	16-25
	450	580	615	565	532	30	4	20-25
	500	630	670	620	585	30	4	20-25
	600	800	480	725	685	34	5	20-30
	700	900	895	840	800	38	5	24-30
	800	1000	1010	950	905	42	5	24-34

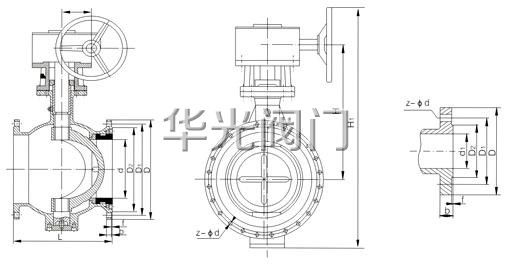

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要結構圖：



訂貨須知：
一、①PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥産品名稱與型号②PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥型号，請按PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
