500X-10/16Q洩壓閥概述：
也叫500X洩壓持壓閥，主要用於消防或其他供水系統中
，保障主閥上遊供水區的壓力，當給水管中壓力超過500X洩壓閥持壓閥設定壓力時，500X洩壓閥開啓，防止管線及設備因超壓而損壞，
500X洩壓持壓閥由主閥、洩壓持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。
500X洩壓閥利用水力自動操作，即可以作洩壓閥用又可作持壓閥用。作洩壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上遊水壓在設定值之上，保持主閥上遊供水壓力。本産品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。

500X-10/16Q洩壓閥工作原理：
1、作洩壓閥：當洩壓/持壓導閥調整爲洩壓狀态時，水通過針閥、主閥控制室
、球閥A、洩壓/持壓導閥、球閥B流向出口，此時主閥處於開啓狀态。當進口壓力超過洩壓/持壓導閥設定的安全值時
，洩壓導閥會自動開啓，通過球閥C放出部分水，使管路洩壓。當壓力恢複到安全值時，洩壓閥自動關閉。作洩壓閥時，各球閥常開。
2、作持壓閥：當洩壓/持壓導閥調整爲持壓狀态時，隻要主閥進口水壓低於導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上遊供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啓，開始供水，即保持瞭上遊水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

500X-10/16Q洩壓閥特點：
500X洩壓持壓閥主要用於消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉後還可以減小水錘的沖擊。也用於大型供水系統的水錘消除裝置。並且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大
、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。500X 洩壓持壓閥系統動作平穩、強度高、使用壽命長。500X洩壓持壓閥适用於600mm 口徑以下的管道。
1.結構新穎合理、合理運用液壓原理控制論
2.靈敏度高、安全洩壓
3.閥瓣快開慢閉、無水錘沖擊
4.運行平穩、無噪聲
5.使用壽命時間長

500X-10/16Q洩壓閥适用範圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保

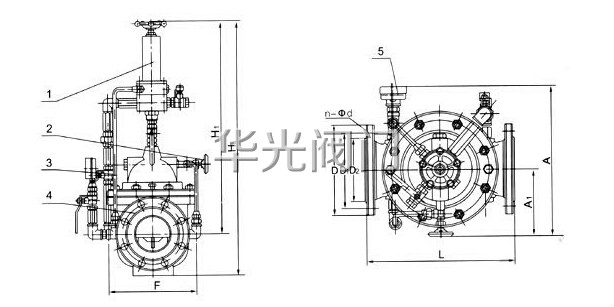

500X-10/16Q洩壓閥結構圖：

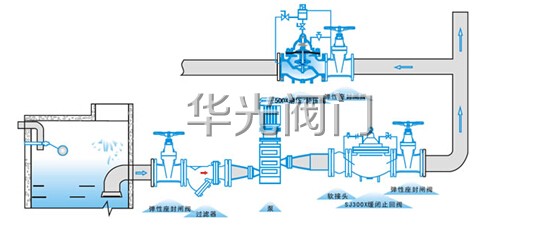

500X-10/16Q洩壓閥安裝示意圖：


500X-10/16Q洩壓閥主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	*高進口壓力(MPa)	出口可調壓力(MPa)	适用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

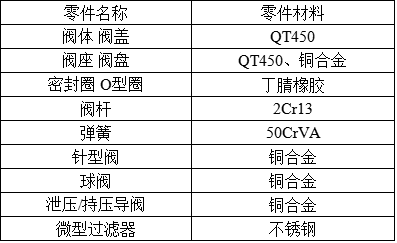

500X-10/16Q洩壓閥主要零件材料：

500X-10/16Q洩壓閥主要外形尺寸：

公稱通徑DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

訂貨須知：
一
、①500X-10/16Q洩壓閥産品名稱與型号②500X-10/16Q洩壓閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定500X-10/16Q洩壓閥型号，請按500X-10/16Q洩壓閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
