600X-10/16Q水力電動控制閥概述：
600X水力電動控制閥也叫600X電動控制閥，是一種以電磁閥爲向導閥的水力操作式閥門。常用於給排水及工業系統中的自動控制，控制反應準確快速，根據電信号遙控開啓和關閉管道路系統，實現遠程操作，並可取代閘閥和蝶閥用於大型電動操作系統。閥門關閉速度可調，平穩關閉而不産生壓力波動。該閥門體積小
、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

600X-10/16Q水力電動控制閥工作原理：
當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室内的水經電磁導閥、球閥流出。球閥開度大於針閥開度，主閥控制室内壓力很低，主閥處於全開狀态。 當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

600X-10/16Q水力電動控制閥結構特點和用途：
600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啓和關閉的遙控。加裝附加裝置後，可控制開啓和關閉的速度。本産品利用導閥控制閥門的開啓和關閉，節省能源。可代替其它閥門大型電動裝置。本系列閥門産品廣泛用於高層建築、生活區等供水管網系統及城市供水工程。

600X-10/16Q水力電動控制閥适用範圍：
城建、化工
、冶金、石油、制藥、食品、飲料、環保

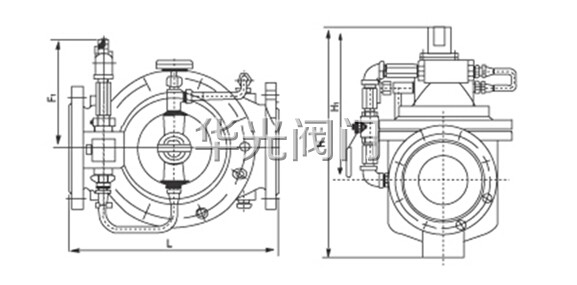

600X-10/16Q水力電動控制閥結構圖：


600X-10/16Q水力電動控制閥主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	*高進口壓力(MPa)	出口可調壓力(MPa)	适用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

600X-10/16Q水力電動控制閥主要零件材料：

零件名稱	零件材料
閥體 閥蓋	QT450
閥座 閥盤	QT450、銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼


600X-10/16Q水力電動控制閥主要尺寸：

公稱通徑DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

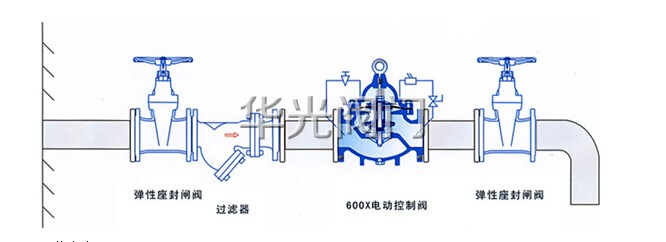

600X-10/16Q水力電動控制閥典型安裝示意圖：



訂貨須知：
一、①600X-10/16Q水力電動控制閥産品名稱與型号②600X-10/16Q水力電動控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定600X-10/16Q水力電動控制閥型号，請按600X-10/16Q水力電動控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
