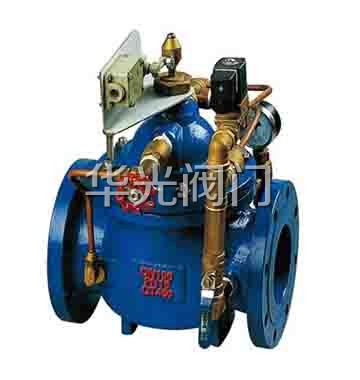

700X-10/16Q水泵控制閥概述：
700X水泵控制閥是一種安裝在高層建築以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即将停止供水前，閥門先行緩幔關閉90％左右，防止突然停泵而産生的水錘和水擊聲：當水泵完全停止後，閥門再完全關閉 ，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而産生反轉。該産品是水泵出口必不可少的保護裝置 。閥門呈流線型設計，通過電磁閥的導控實現準確的啓閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便 。
700X-10/16Q水泵控制閥工作原理：
當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調至适當開度，上遊水經針閥 、單向閥進入主閥控制室，經電磁導閥流出 ，此時主閥控制室的壓力保持主閥處於合适的開度，保持下遊正常供水。 當水泵停止工作時 ，電磁導閥先關閉 ，主閥控制室停止排水 ，控制室壓力升高，主閥開始關閉。當關閉至90%時 ，主閥上部行程開關輸出停泵信号 ，水泵停止運轉。此時下遊回水經單向閥進入主閥控制室，控制室壓力升高 ，主閥被關閉 。
700X-10/16Q水泵控制閥特點：
700X水泵控制閥利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩 。本系列閥門産品廣泛用於高層建築 、生活區等供水管網系統及城市供水工程。
700X-10/16Q水泵控制閥适用範圍：
城建、化工 、冶金、石油、制藥、食品、飲料 、環保

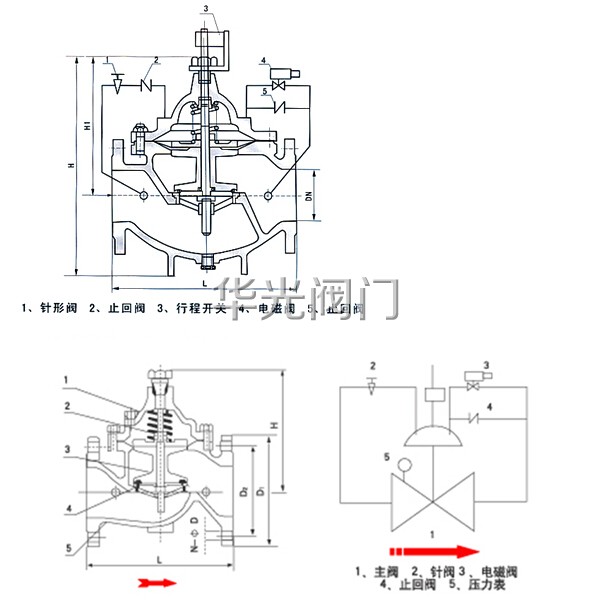

700X-10/16Q水泵控制閥結構圖 ：
700X-10/16Q水泵控制閥主要技術參數：
| 公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
*高進口壓力(MPa) |
出口可調壓力(MPa) |
适用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
| 2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
700X-10/16Q水泵控制閥主要零件材料：
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 |
QT450 |
| 閥座 閥盤 |
QT450、銅合金 |
| 密封圈 O型圈 |
丁腈橡膠 |
| 閥杆 |
2Cr13 |
| 彈簧 |
50CrVA |
| 針型閥 |
銅合金 |
| 球閥 |
銅合金 |
| 微型過濾器 |
不鏽鋼 |
700X-10/16Q水泵控制閥主要尺寸：
| 公稱通徑DN |
L |
H |
H1 |
A |
B |
| 50 |
250 |
335 |
90 |
170 |
170 |
| 65 |
280 |
345 |
98 |
180 |
180 |
| 80 |
310 |
355 |
110 |
190 |
190 |
| 100 |
350 |
365 |
120 |
200 |
200 |
| 125 |
400 |
445 |
145 |
215 |
215 |
| 150 |
450 |
460 |
155 |
230 |
230 |
| 200 |
550 |
505 |
190 |
255 |
255 |
| 250 |
650 |
550 |
250 |
295 |
295 |
| 300 |
800 |
710 |
290 |
325 |
325 |
| 350 |
900 |
725 |
330 |
380 |
380 |
| 400 |
1000 |
760 |
360 |
415 |
415 |
| 450 |
1000 |
810 |
445 |
435 |
435 |
| 500 |
1100 |
865 |
495 |
460 |
460 |
| 600 |
1100 |
935 |
550 |
520 |
520 |
| 700 |
1450 |
1000 |
605 |
570 |
570 |
| 800 |
1560 |
1100 |
730 |
620 |
620 |
| 900 |
1800 |
1205 |
800 |
670 |
670 |
| 1000 |
2000 |
1330 |
910 |
830 |
830 |

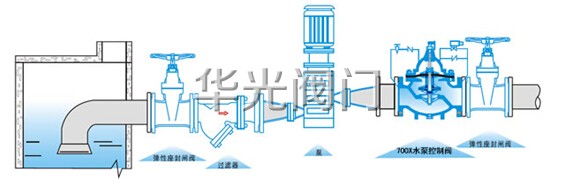

700X-10/16Q水泵控制閥安裝示意圖：
訂貨須知：
一 、①700X-10/16Q水泵控制閥産品名稱與型号②700X-10/16Q水泵控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定700X-10/16Q水泵控制閥型号，請按700X-10/16Q水泵控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
