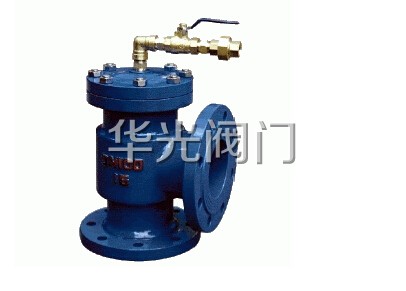

H142X-10/16液壓水位控制閥概述：
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥 。當水面下降超過預設值時 ，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大緻使閥瓣關閉停止供水。如此往複自動控制液面在設定高度，實現自動供水功能。
H142X-10/16液壓水位控制閥工作原理：
當水池或水塔内水位下降，浮球閥開啓排水時，進水管内有壓水将閥内活塞托起，密封面打開，閥門即開啓供水，當水位上升到控制閥時，浮球閥關閉，活塞下移将密封面封閉，閥門即停止供水。
H142X-10/16液壓水位控制閥特點：
1、運用液壓原理控制 ，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力範圍内，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便 。

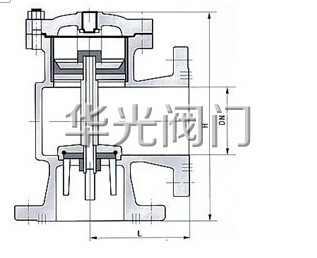

H142X-10/16液壓水位控制閥結構圖：
H142X-10/16液壓水位控制閥适用範圍：
城建、化工、冶金 、石油、制藥、食品、飲料、環保
H142X-10/16液壓水位控制閥技術參數：
型号：H142X
公稱通徑:DN40-DN350mm
公稱壓力：PN0.6-1.6MPa
适用溫度: 0-80℃
适用介質:水
法蘭連接尺寸按GB4216的規定。
H142X-10/16液壓水位控制閥主要零件材料：
| 材料 |
| 閥體 |
HT200、QT450 |
| 閥瓣 |
HT200、QT450 |
| 閥蓋 |
HT200、QT450 |
| 閥杆 |
2Cr13 |
| 隔膜 |
腈綸簾線襯丁晴膠 |
| 适用介質 |
介質溫度 |
适用壓力 |
公稱壓力 |
| 潔淨水 |
0～80℃ |
0.2～1.0MPa |
0.6、1.0、1.6MPa |
H142X-10/16液壓水位控制閥主要外形尺寸：
| DN |
40 |
50 |
65 |
80 |
100 |
125 |
| H |
107 |
115 |
125 |
135 |
146 |
165 |
| L |
235 |
243 |
258 |
280 |
307 |
358 |
| DN |
150 |
200 |
250 |
300 |
350 |
|
| H |
180 |
215 |
255 |
285 |
325 |
|
| L |
400 |
490 |
576 |
663 |
750 |
|

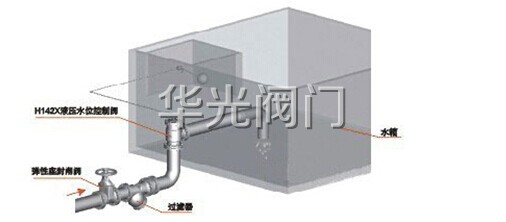

H142X-10/16液壓水位控制閥安裝示意圖：
H142X-10/16液壓水位控制閥安裝形式及注意事項:
将該閥垂直固定在進水管上，然後将控制管、截止閥和浮球閥連接旋緊在該閥上即可 。該閥進水管和出水管連接法蘭H142X-4T-A爲0.6MPa标準法蘭；H142X-10-A爲1MPa标準法蘭 。進水管直徑應大於或等於閥門公稱通徑，出水口應低於浮球閥。浮球閥安裝應距離水管一米以上；在水箱内出水管高於水位線處鑽一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二隻以上閥則應保持同一水平面。液壓水位控制閥因主閥關閉要滞後浮球閥關閉約30～50秒，故水箱要有足夠的空餘容積，以防溢水。爲防止雜質 、砂粒進入閥内引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。
訂貨須知：
一、①H142X-10/16液壓水位控制閥産品名稱與型号②H142X-10/16液壓水位控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H142X-10/16液壓水位控制閥型号，請按H142X-10/16液壓水位控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
