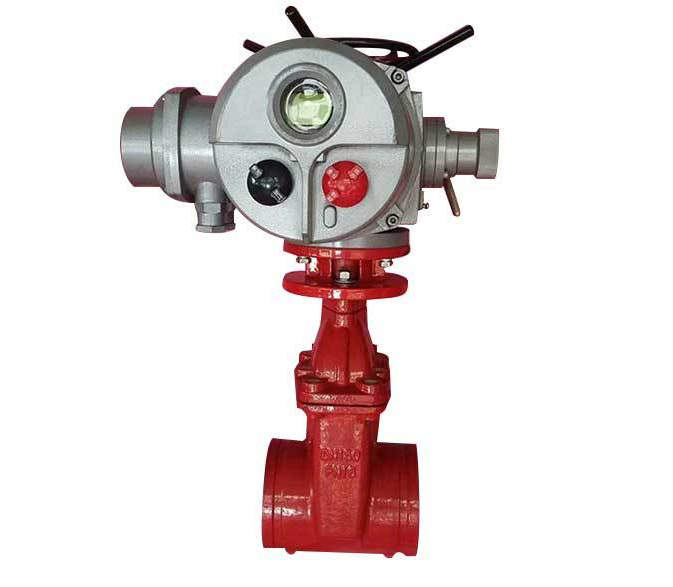

Z985X-16Q電動溝槽閘閥的介紹 ：
Z985X-16Q電動溝槽閘閥是溝槽閘閥的一種，它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕 ，本體採用球墨鑄鐵制成 ，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
Z985X-16Q電動溝槽閘閥的适用範圍：
廣泛用於自來水 、污水、建築、石油 、化工 、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作爲調節和截流裝置使用。
Z985X-16Q電動溝槽閘閥的結構特點：
1. 整體包膠 ：閘門採用整體包膠，其良好的覆蓋性能與幾何尺寸，保證密封可靠，壽命。
2. 重量輕 ：閥體採用球鐵制成，重量輕 ，安裝方便。
3. 平底閥座 ：底部採用與水管相同的平底式閥座設計，不産生雜物淤積，密封可靠。
4. 耐腐蝕 ：内腔採用無毒環氧樹脂塗狀，防止腐蝕和生鏽，不但可供生飲，而且可用於污水系統。
5. 三“0”密封：閥杆採用三道0型環密封，磨擦阻力小，開關輕巧，不漏水
【Z985X-16Q電動溝槽閘閥主要零件材料】
| 主要零件材料 | ||
| 序号 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 |
| 2 | 閥瓣 | 球鐵，外覆丁腈橡膠 |
| 3 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR |
| 5 | 閥蓋 | 球墨鑄鐵 |
| 6 | 閥杆 | 不鏽鋼 |
| 7 | 0型密封圈 | NBR |
| 8 | 軸蓋 | 球墨鑄鐵 |
| 9 | 防塵罩 | NBR |
| 10 | 手輪 | 鑄鐵 |
| 11 | 緊固螺母 | 鍍鋅 |
【Z985X-16Q電動溝槽閘閥性能參數】
| 技術參數 | |
| 壓力等級 | 1.0MPa 1.6MPa |
| 密封試驗 | 1.5MPa 2.4MPa |
| 工作溫度 | 0-80℃ |
| 适用介質 | 水、氣等 |
【Z985X-16Q電動溝槽閘閥外形和連接尺寸】
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
|
Z985X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|||
| 免責聲明： 基本産品尺寸在美制單位和度量近似的，隻供參考。精確的測量，請聯系技術服務。 | |||
|
|||
|
|
