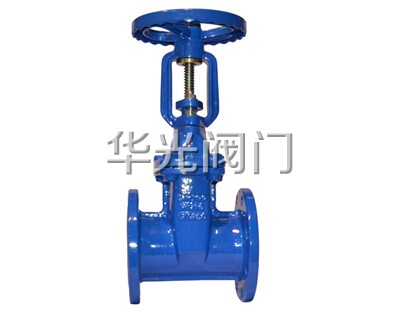

Z41X-10/16/25Q明杆彈性座封/軟密封閘閥産品詳情：
Z41X明杆軟密封閘閥採用優質的球墨鑄鐵鑄造而成 ，具有強度高、重量輕，幾何尺寸精確的特點，閘闆具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關 ，也可根據用戶的要求加裝開閉指示柱，或電動 、氣動執行機構 。密封、防鏽功能極佳，安全可靠，使用壽命長 。可立式卧式安裝，廣泛用於給排水系統、污水處理系統、市政建設及礦山 、治金 、電廠等行業。

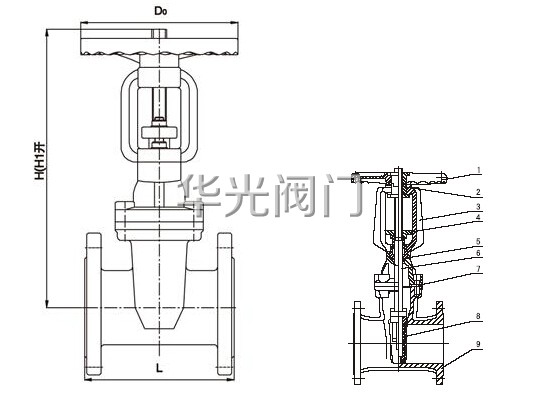

Z41X-10/16/25Q明杆彈性座封/軟密封閘閥結構圖：
Z41X-10/16/25Q明杆彈性座封/軟密封閘閥主要特點 ：
明杆彈性座封閘閥，除具有彈性座封閘閥的優點之外,並可以較直觀閥門開度,啓閉迅速可靠,故常應用消防及工業系統.一般安裝於距地面較高位置.
Z41X-10/16/25Q明杆彈性座封/軟密封閘閥适用範圍：
城建、化工、冶金 、石油 、制藥、食品、飲料、環保
Z41X-10/16/25Q明杆彈性座封/軟密封閘閥主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度 ：0～120℃
适用介質：水、油、氣等
法蘭标準：GB/T17241.6GB9113
試驗标準：GB13927API598
Z41X-10/16/25Q明杆彈性座封/軟密封閘閥主要零件材料：
| 序 号 |
名 稱 |
材 料 |
| 1 |
手 輪 |
球墨鑄鐵 |
| 2 |
閥杆螺母 |
銅合金 |
| 3 |
支 架 |
球墨鑄鐵 |
| 4 |
壓 蓋 |
球墨鑄鐵 |
| 5 |
密封圈 |
丁腈橡膠、三元乙丙 |
| 6 |
閥 杆 |
不鏽鋼 |
| 7 |
中口墊 |
丁腈橡膠、三元乙丙 |
| 8 |
閘 闆 |
球墨鑄鐵＋三元乙丙或丁腈橡膠 |
| 9 |
閥 體 |
球墨鑄鐵 |
Z41X-10/16/25Q明杆彈性座封/軟密封閘閥主要連接外型尺寸：
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
| Hmin（全開） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
| Hmax(全開) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
訂貨須知：
一、①Z41X-10/16/25Q産品名稱與型号②Z41X-10/16/25Q口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Z41X-10/16/25Q型号，請按Z41X-10/16/25Q型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
