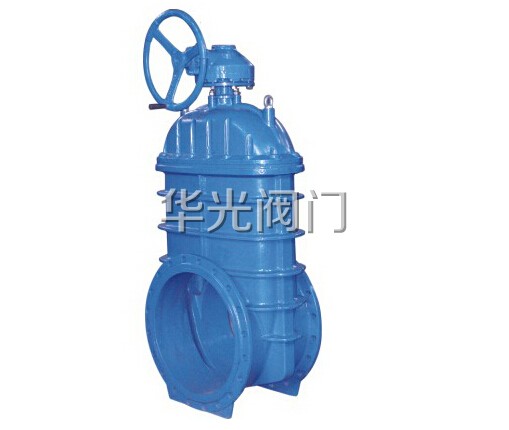

Z545X-10/16Q傘齒輪軟密封閘閥概述：
Z545X-16Q傘齒輪軟密封閘閥具有軟密封閘閥的優點之外,並可以較直觀閥門開度,啓閉迅速可靠,故常應用消防及工業系統.一般安裝於距地面較高位置.

Z545X-10/16Q傘齒輪軟密封閘閥特點：
1、重量輕：本體採用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
2、平底式閘座：傳統的閘閥往往在通水洗管後即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積於閥底凹槽内，容易造成無法關閉緊密而形成漏水現象，軟密封閘閥底部採用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3、整體包膠：閘闆採用高品質的橡膠進行整體内、外包膠
，歐洲一流的橡膠硫化技術使得硫化後的閘闆能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘闆接著牢靠，不易脫落及彈性記憶佳。
4、精鑄閥體：閥體採用精密鑄造，精確的幾何尺寸使得閥體内部無需任何精加工即可保證閥門的密封性。

Z545X-10/16Q傘齒輪軟密封閘閥性能參數：
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭标準：GB/T 17241.6 GB9113
公稱通經：50～400mm
适用介質：水、油、氣等　
試驗标準：GB13927 AP1598

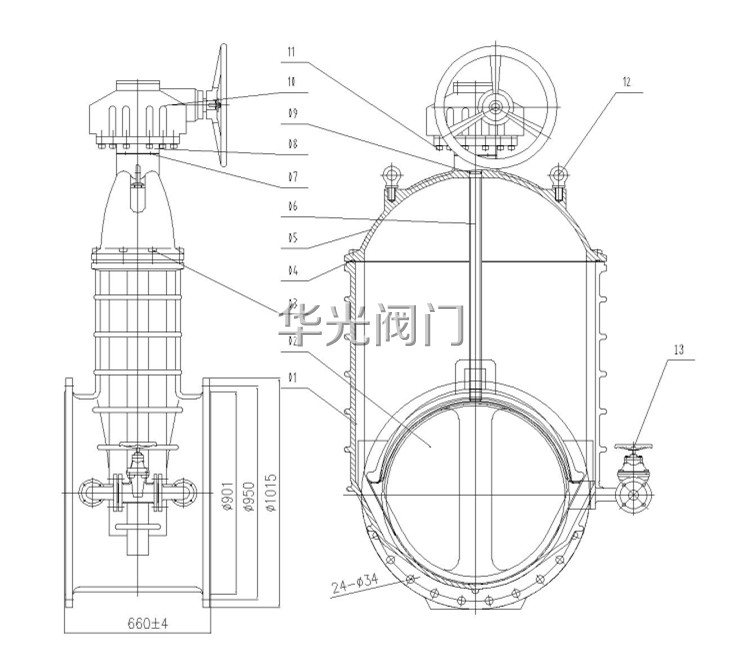

Z545X-10/16Q傘齒輪軟密封閘閥結構圖：


Z545X-10/16Q傘齒輪軟密封閘閥零件材料：

序号	名稱	材料
1	閥體	QT450
2	襯膠閥闆	QT450-10+丁腈橡膠
3	内六角圓柱頭螺釘	35#
4	橡膠密封圈	丁腈橡膠
5	閥蓋	QT450-10
6	閥杆	2Cr13
7	橡膠密封圈	丁腈橡膠
8	填料函	QT450-10
9	O型圈	丁腈橡膠
10	傘齒輪副	組合件
11	六角螺栓	35#
12	昌環螺栓	35#
13	DN50旁通閥	組合件


Z545X-10/16Q傘齒輪軟密封閘閥外形尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
HA	322	332	350	420	581	581	736	882	1009	1300	1380
HC	374	398	429	524	721	736	942	1031	1117	1655	1805

訂貨須知：
一、①Z545X-10/16Q傘齒輪軟密封閘閥産品名稱與型号②Z545X-10/16Q傘齒輪軟密封閘閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Z545X-10/16Q傘齒輪軟密封閘閥型号，請按Z545X-10/16Q傘齒輪軟密封閘閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
