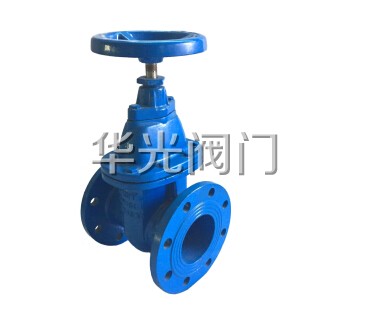

Z45T/W-10/16Q暗杆楔式/防護閘閥概述：
Z45T/W-10/16Q爲暗杆楔式閘閥，特别适用於自動噴水滅火系統及消防栓給水系統管路上 ，也可在其它各種給排水 、石油 、化工等管道上用以截斷管路水流。廣泛适用於給排水 、煤氣、冶金、石油 、化工、制藥、電力 、輕紡以及城建等行業，在公稱壓力≤1.6MPa的蒸汽、水、油類介質的管路上作啓閉用。
Z45T/W-10/16Q暗杆楔式/防護閘閥産品特點：
1、Z45T/W閘閥是常用的截斷閥之一 ，主要用來接通或截斷管路中的介質;閘閥适用的壓力、溫度及口徑範圍很大，尤其适用於中、大口徑的管道 。
2、Z45T/W閘閥楔式剛性單閘闆結構簡單，尺寸小，使用比較可靠，它适用於常溫、中溫的各種介質和壓力的環境。
3、Z45T/W閘閥流體阻力小。閘閥閥體内部介質通道是直通的，介質流經閘閥時不改變其流動方向 ，因而流動阻力較小。
4、Z45T/W閘閥啓閉較省力。啓閉時閘闆運動方向與介質流動方向相垂直 。與截止閥相比，閘閥的啓閉較爲省力。
5、Z45T/W閘閥介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便於安裝，适用於介質的流動方向可能改變的管路中。
Z45T/W-10/16Q暗杆楔式/防護閘閥産品優點：
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面採用不鏽鋼和硬質合金，使用壽命長。
3.採用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘闆 、剛性楔式單閘闆和雙閘闆型号。
5.廣泛适用於給排水 、煤氣、冶金、石油 、化工、制藥、電力 、輕紡以及城建等行業，在公稱壓力≤1.6MPa的蒸汽、水、油類介質的管路上作啓閉用。
Z45T/W-10/16Q暗杆楔式/防護閘閥設計标準 ：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗 ：按JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動 、齒輪傳動

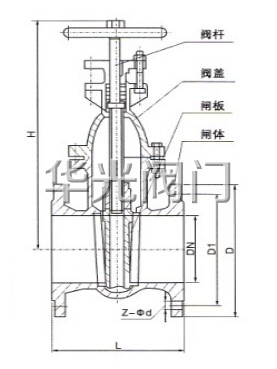

Z45T/W-10/16Q暗杆楔式/防護閘閥結構圖
Z45T/W-10/16Q暗杆楔式/防護閘閥主要零件材料：
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
球墨鑄鐵 |
| 閘闆 |
球墨鑄鐵+銅合金 |
| 密封圈 |
黃銅 |
| 閥杆螺母 |
球墨鑄鐵 |
| 閥杆 |
2Cr13 |
| 填料 |
浸油石棉盤根 |
| 手輪 |
球墨鑄鐵 |
Z45T/W-10/16Q暗杆楔式/防護閘閥技術參數
| 公稱通徑 |
DN（mm） |
40～2000 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 适用介質 |
空氣、水、污水 、蒸氣、煤氣、油品等。 |
| 驅動形式 |
手動 |
訂貨須知：
一、①Z45T/W-10/16Q産品名稱與型号②Z45T/W-10/16Q口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Z45T/W-10/16Q型号，請按Z45T/W-10/16Q型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
