H44W-16/25P不鏽鋼旋啓式止回閥概述：
不鏽鋼旋啓式止回閥是靠管路中介質本身的流動産生的力而自動開啓和關閉的，屬於一種自動閥門
。不鏽鋼旋啓式止回閥用於管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器内介質的洩放。不鏽鋼旋啓式止回閥還可用於給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

H44W-16/25P不鏽鋼旋啓式止回閥産品特點:
旋啓式止回閥是靠管路中介質本身的流動産生的力而自動開啓和關閉的，屬於一種自動閥門。止回閥用於管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器内介質的洩放。止回閥還可用於給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上.旋啓式止回閥的功能是用來防止管路中的介質倒流。止回閥屬於自動閥類，啓閉件靠流動介質的力量自行開啓 或關閉。止回閥隻用於介質單向流動的管路上，阻止介質回流，以防發生事故。 适用介質爲：水、油品、蒸汽、酸性介質等。

H44W-16/25P不鏽鋼旋啓式止回閥适用範圍：
旋啓式止回閥選用於公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工

、火力電站等各種工況的管路上。适用介質爲：水、油品、蒸汽等。

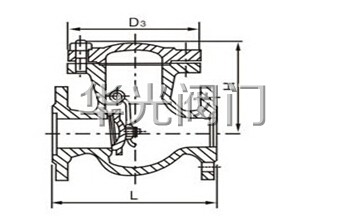

H44W-16/25P不鏽鋼旋啓式止回閥結構圖：


H44W-16/25P不鏽鋼旋啓式止回閥主要零件材料：

零件名稱	材料編号
閥 體	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 蓋	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 瓣	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖 杆	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 座	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷 軸	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

H44W-16/25P不鏽鋼旋啓式止回閥性能參數：

試驗壓力	公稱壓力（ MPa ）
	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽


H44W-16/25P不鏽鋼旋啓式止回閥标準：

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927


H44W-16/25P不鏽鋼旋啓式止回閥連接尺寸表：

型号	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸(mm)								重量 （Kg）
			L	D	D1	D2	b	Z-d	D3	H
H44W-16P	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

型号	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸(mm)								重量 （Kg）
			L	D	D1	D2	b	Z-d	D3	H
H44W-25P	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

訂貨須知：
一、①H44W-16/25P不鏽鋼旋啓式止回閥産品名稱與型号②H44W-16/25P不鏽鋼旋啓式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二
、若已經由設計單位選定H44W-16/25P不鏽鋼旋啓式止回閥型号，請按H44W-16/25P型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
