H42H-16/25C鑄鋼立式止回閥概述：
H42H升降止回閥按結構劃分，可分爲升降式止回閥、旋啓式止回閥和蝶式止回閥三種。升降式止回閥可分爲立式和卧式兩種 。旋啓式止回閥分爲單瓣式、雙瓣式和多瓣式三種。蝶式止回閥爲直通式 、以上幾種止回閥在連接形式上可分爲螺紋連接、法蘭連接和焊接三種 。主要用於介質單向流動的管道上，隻允許介質向一個方向流動，以防止發生事故。
H42H-16/25C鑄鋼立式止回閥工作原理 ：
H42H系列立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高於出口端時處於開啓狀态 。因爲管道裏進口端介質的壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啓 。當進口端介質壓力低於出口端時，彈簧将閥瓣推向閥座而使閥門關閉（注：卧式安裝下需加彈簧 ，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）

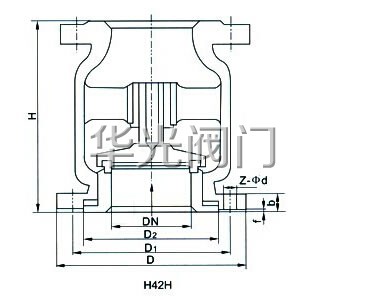

H42H-16/25C鑄鋼立式止回閥結構圖：
H42H-16/25C鑄鋼立式止回閥應用規範：
| 設計與制造 |
GB/T12235 |
| 連接端尺寸 |
結構長度 |
GB/T12221 |
| 法蘭尺寸 |
JB/T79 |
| 檢驗與試驗 |
JB/T9092 |
| 材料 |
碳鋼 |
GB/T12229 |
| 不鏽鋼 |
GB/T12230 |
| 合金鋼 |
Q/ZB66 |
| 标志 |
GB/T12220 |
| 供貨 |
JB/T7928 |
H42H-16/25C鑄鋼立式止回閥性能和使用範圍：
1 适用介質：水、油品、蒸汽。
2 适合溫度：≤425℃。
3 閥門試驗壓力及閥門在各級溫度下的*大工作壓力 。
| 型号 |
公稱 |
試驗壓力 |
工作溫度(℃) |
| 壓力 |
強度 |
密封 |
低壓密封 |
| |
(水)Mpa |
(水)空氣(Mpa) |
(空氣)Mpa |
| H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
| H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
| H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
| 型号+（材質） |
公稱壓力PN（MPa） |
試驗壓力P3(MPa) |
适用溫度（℃） |
适用介質 |
| 殼體 |
密封 |
| H42H-16C（碳鋼） |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
| H42H-16P（304） |
≤200 |
弱腐蝕介質 |
| H42H-25P（304） |
2.5 |
3.75 |
2.75 |
| H42H-25R（316） |
腐蝕性介質 |
| H42H-40P（304） |
4 |
6 |
4.4 |
弱腐蝕性介質 |
| H42H-40R（316） |
腐蝕性介質 |
| H42Y-40I（鉻钼鋼） |
≤550 |
水、油品 |
H42H-25C鑄鋼立式止回閥主要安裝尺寸及重量：
| GB2.5MPa |
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
80 |
90 |
105 |
110 |
120 |
140 |
160 |
185 |
210 |
275 |
300 |
380 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
| Wt |
|
|
|
|
|
7.5 |
9.5 |
12 |
20 |
38 |
49 |
70 |
H42H-16/25C鑄鋼立式止回閥使用說明：
1.本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門标志及銘牌是否符合作用要求。
2.安裝前必将閥門清洗幹淨，並清除運輸過程中所造成的缺陷。
3.安裝後的閥門應經常保持清潔，閥杆螺紋部分須定期加油。
4.本閥門應存放在幹燥通風的室内，長期存放，應經常檢查，防止鏽蝕。
注意：使用中，螺杆壓蓋會出現濕漏，應将壓蓋螺絲擰緊。
訂貨須知：
一、①H42H-16/25C鑄鋼立式止回閥産品名稱與型号②H42H-16/25C鑄鋼立式止回閥鑄鋼立式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H42H-16/25C鑄鋼立式止回閥型号，請按H42H-16/25C鑄鋼立式止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
